时代超群SD300系列伺服驱动器面板说明

面板组成

SD300 系列面板由 5 个 LED 数码管显示器，5 个按键▲、▼、◄、E、S， 用来显示系统各种状态设置参数等。 操作都是分层操作，由主菜单逐层展开，操作面板如下图所示：

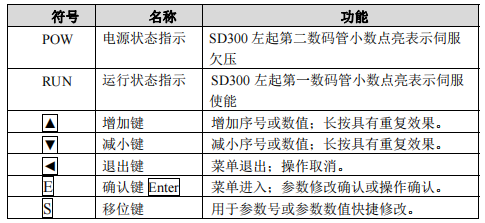

面板说明

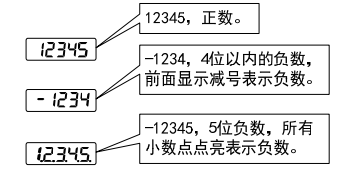

数值显示数值采用5个数码管显示器，数值前面显示减号表示负数，如果是 5 位负数，则所有小数点点亮表示负数。有些显示项目前有前缀字符，如果数值位数太长需 占用前缀字符的位置，则前缀字符不会显示，只显示数值，具体显示含义如下：
