时代超群SD300系列伺服的接线说明

接线注意事项：

◆ 接线材料依照电线规格使用。

◆ 电缆长度，指令电缆 3m 以内，编码器电缆 20m 以内。

◆ 检查 R、S、T 的电源和接线是否正确，220V 伺服请勿接到 380V 电源上。

◆ 电机输出 U、V、W 端子相序，必须和驱动器相应端子一一对应，接错电机 可能不转或飞车。不能用调换三相端子的方法来使电机反转，这一点与异步 电动机完全不同。

◆ 必须可靠接地，而且单点接地。

◆ 装在输出信号的继电器，其吸收用的二极管的方向要连接正确，否则会造成 故障无法输出信号。

◆ 为了防止噪声造成的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置。

◆ 请将动力线(电源线、电机线等的强电回路)与信号线相距 30cm 以上来配线，不要放置在同一配线管内。

◆ 请安装非熔断型断路器使驱动器故障时能及时切断外部电源。

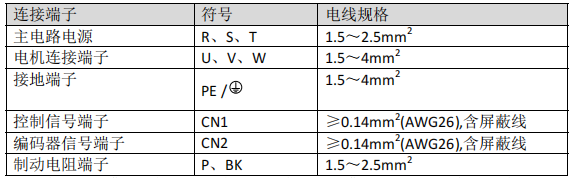

电线规格

编码器电缆必须使用双绞线。如果编码器电缆太长(>20m)，会导致编码器供 电不足，其电源和地线可采用多线连接或使用粗电线。

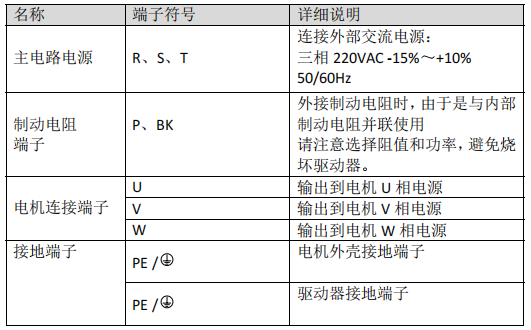

强电端子说明
