时代超群XBM系列伺服驱动器CN2 端子接口类型

数字输入接口(C1)

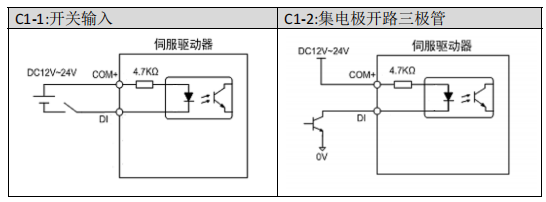

数字输入接口电路可由开关、继电器、集电极开路三极管、光电耦合器等进 行控制。继电器需选择低电流继电器，以避免接触不良的现象。外部电压范围 DC12V～24V 。

数字输出接口(C2)

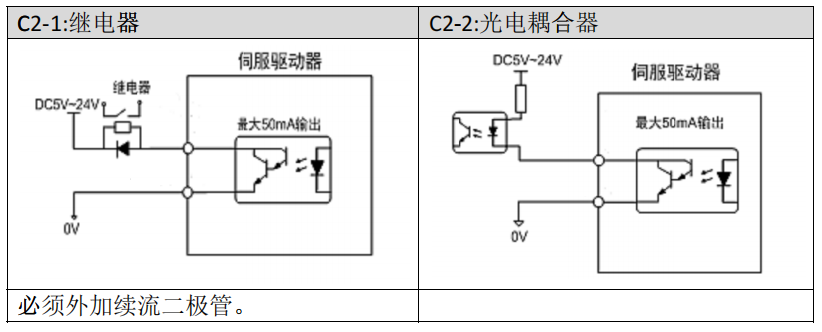

输出电路采用达林顿光电耦合器，可与继电器、光电耦合器连接，注意事项：

● 电源由用户提供，如果电源接反，会导致驱动器损坏。

● 外部电源**** 25V，输出****电流 50mA，3 路电流总和不超过 100mA。

● 当使用继电器等电感性负载时，需加入二极管与电感性负载并联，若二极管的极性相反时，将导致驱动器损坏。

● 导通时，约有 1V 左右压降，不能满足TL低电平要求，因此不能和 TL电路直接相连。
