CM20控制器介绍及接线使用

1. 控制系统的工作环境温度为 0-40℃，当超出此环境温度时系 统可能会出现工作不正常甚至死机等现象。温度过低 ( 零下 ) 时， 液晶显示器将会出现不正常显示的情况。

2. 相对湿度应控制在 0-85%。

3. 在高温、高湿、腐蚀性气体的环境下工作时，必须采取特殊 的防护措施。

4. 防止灰尘、粉尘、金属粉尘等杂物进入控制系统。

5. 应防护好控制系统的液晶屏幕 ( 易碎品 )：使其远离尖锐物 体；防止空中的物体撞到屏幕上；当屏幕有灰尘需要清洁时，应用 柔软的纸巾或棉布轻轻擦除。

主要功能:

参数设置、手动操作、程序管理、自动加工、示教编程、外部手动、自由选择输入功能、指令丰富、快速点位、子程序、中断、随动、测位停

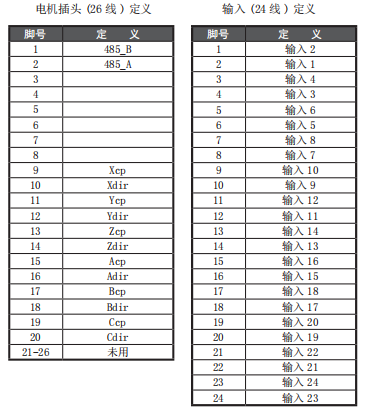

接口定义

系统与外部的联接，通过控制器两侧的两个插头实现，注意红 线为 1。

电机联接

非差分驱动器接法：dir,cp 分别接驱动器的 dir,cp，5V 接驱动器的公共端。 差分驱动器接法：dir,cp 分别接驱动器的 dir-,cp-，5V 接 dir+,cp+。
