无刷电机能不能使用限位开关控制电机的启停

  我们看下今天可以的问题

要求：无刷电机，使用过程可以（1）启停（2）方向（3）碰到限位停止

我们前两个要求是可以实现的，后面这个限位是使用不了的，无刷驱动器IO口没有这个外接限位的端口，也没有感应控制功能。

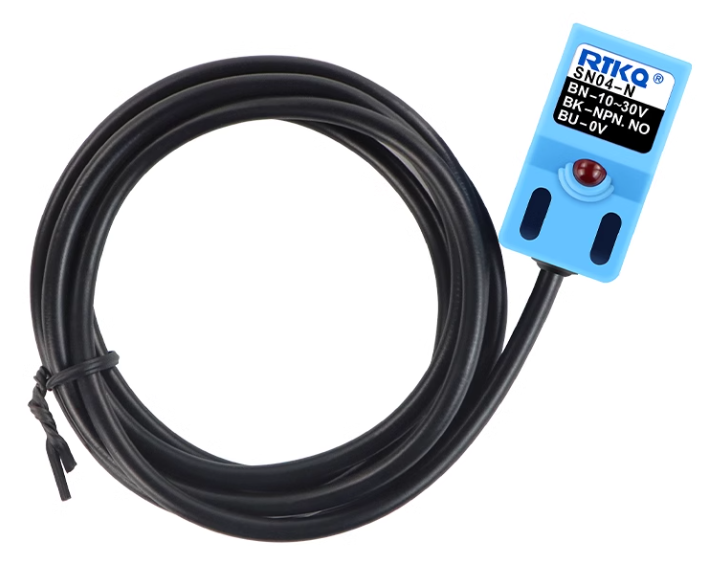

那我们看下这个限位开关怎么使用的

一般我们限位开关有NPN和PNP

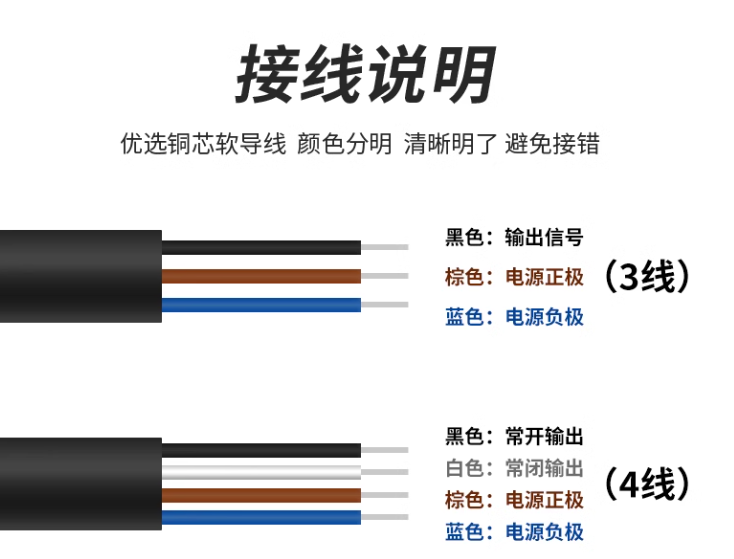

有3线和4线2线的

常规使用最多的是3线限位，三根线，一根接电源正，一根接电源负，一根接控制器输出，24V

那我们看下NPN和PNP的区别：
NO:常开

NPN:共正电压，输出负电压

NC:常闭

PNP:共负电压，输出正电压

NPN NO:工作状态下是常开，检测到物体时，黑色线输出一个负极信号

NPN NC:工作状态下黑色线输出负极信号，检测到物体时，断开输出信号

PNP NO:工作状态下是常开，检测到物体时，黑色线输出一个正极信号

PNP NC:工作状态下黑色线输出正极信号，检测到物体时，断开输出信号
