三相驱动器2254M特点及接线方法

特点：

·高性能、低价格 ·设有 16 档等角度恒力矩细分，****分辨率 40000 脉冲 / 转

·****反应频率可达 150Kpps

·步进脉冲停止超过 100ms，线圈电流自动减到设定电流的一半

·光电隔离信号输入 / 输出

·驱动电流 0.5A/ 相到 5.0A/ 相分 16 档可调

·单电源输入，电压范围：AC90-240V

·过温 75℃报警（3 次闪烁），欠压 65VAC 报警（1 次闪烁）、  过压 265VAC 报警（2 次闪烁）、过流报警 (4 次闪烁 )

·掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系  统自动记忆相位）

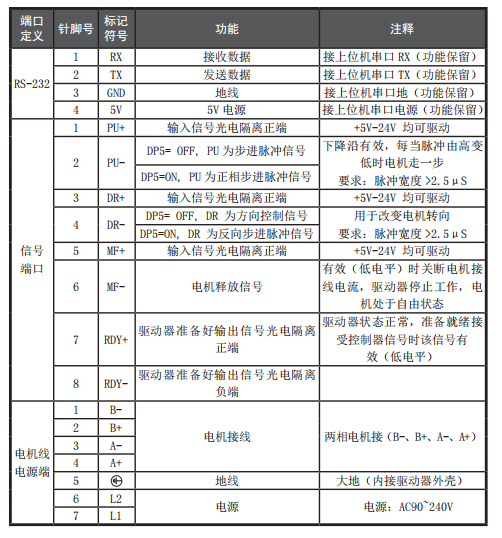

接口定义

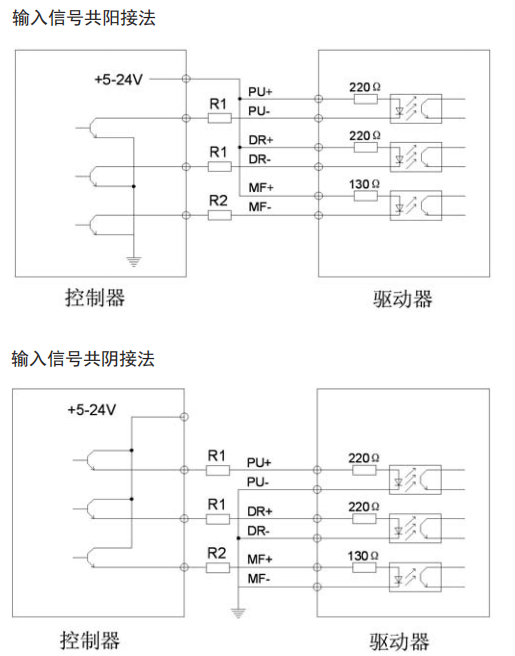

信号输入接线方法

注意事项

1、输入电压不能超过 AC 260V；

2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部   参数；

3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，  直到驱动器温度降到 50 度时，驱动器需要重新上电才能恢复   工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其  他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重  新上电恢复。
