典型接线案例542驱动器

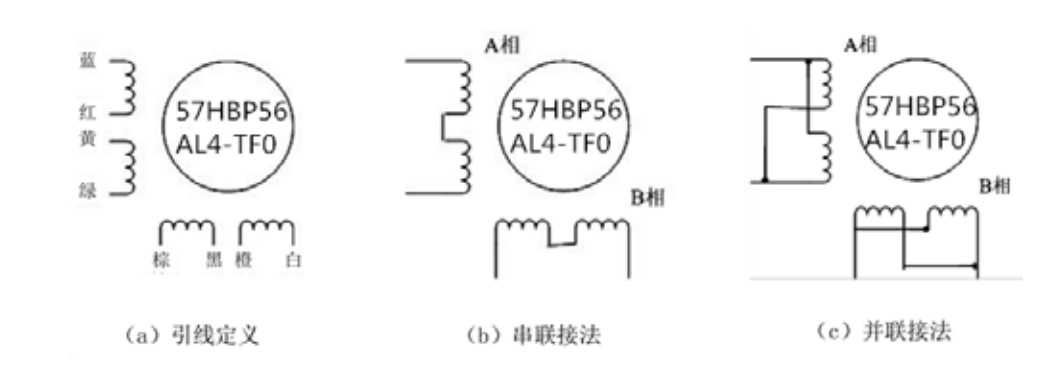

DM542 配 57 系列电机串 联，并联接法（若电机转向 与期望转向不同时，仅交换 A+、A －的位置即可），ZD- 2HD542 驱动器能驱动四线、 六线或八线的两相 / 四相电 机。下图是 ZD-2HD542 配时 代超群电机 57HBP56AL4-TF0  步进电机典型接法：

注意： 1）不同的电机对应的颜色不一样，使用时以电机资料说明 为准，如 57 与 86 型电机线颜色是有差别的。 2）相是相对的，但不同相的绕组不能接在驱动器同一相的 端子上（A+、A- 为一相，B+、B- 为另一相），电机引线定义、串、 并联接法如图所示。
