DM542驱动器供电电源选择和电机选配

电源电压在 DC20V-50V 之间都可以正常工作，DM542 驱动器 ****采用非稳压型直流电源供电，也可以采用变压器降压＋桥式 整流＋电容滤波。建议用户使用 24V-48V 直流供电，避免电网 波动超过驱动器电压工作范围。 如果使用稳压型开关电源供电，应注意开关电源的输出电流 范围需设成****。请注意：接线时要注意电源正负极切勿反接；

2）****用非稳压型电源；

3）采用非稳压电源时，电源电流输出能力应大于驱动器设 定电流的 60% 即可；

4）采用稳压开关电源时，电源的输出电流应大于或等于驱 动器的工作电流；

5）为降低成本， 两三个驱动器可共用一个电源，但应保证 电源功率足够大

电机选配

DM542 可以用来驱动 4、6、8 线的两相、四相混合式步进 电机，步距角为 1.8 度和 0.9 度的均可适用。选择电机时主要 由电机的扭矩和额定电流决定。扭矩大小主要由电机尺寸决定。 尺寸大的电机扭矩较大；而电流大小主要与电感有关，小电感电 机高速性能好，但电流较大。

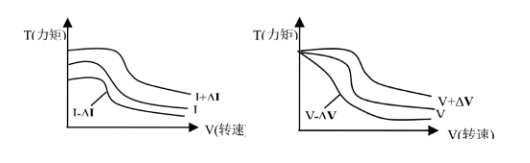

1. 电机选配 1）确定负载转矩，传动比工作转速范围 T 电机 =C（Jε+T 负载） J：负载的转动惯量 ε：负载的****角加速度 C：安全系数， 推荐值 1.2-1.4 T 负载：****负载转矩，包括有效负载、摩擦力、传动效率 等阻力转矩 2） 电机输出转矩由哪些因素决定 对于给定的步进电机和线圈接法，输出扭矩有以下特点： ·电机实际电流越大，输出转矩越大，但电机铜损（P=I²R） 越多，电机发热偏多； ·驱动器供电电压越高，电机高速扭矩越大； ·由步进电机的矩频特性图可知，高速比中低速扭矩小。
