TB6600驱动器常见问题及解答

1、问：初次使用该步进驱动器，如何能尽快上手？

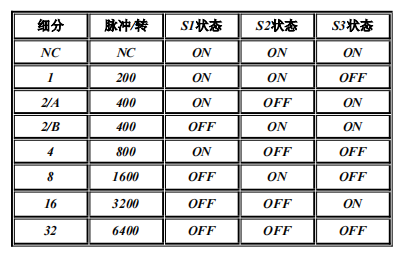

答：正确接好 电源和电机后，只接脉冲信号PUL(先将频率设置为1K以内)，细分设置为 16，方向和脱机悬空，此时加电后电机默认正转。运行无误后再 依次测 试加速(提高频率)、方向、细分和脱机等功能。

2、问：控制信号高于5V，一定要加串联电阻吗？

答：是的，否则 有可能烧毁驱动器控制接口的电路。

3、问：接线后电源指示灯亮，但电机不转，是什么原因？

答：如果 接线正确，但仍然不转，说明控制部分驱动能力不够，这种情况多出现在 用单片机的io口直接控制方式。请确保控制接口有5mA的驱动能力

4、问：如何判断步进电机四条线的定义？

答：将电机的任意两条线 接在一起，此时用手拧电机转子有阻力，则这两条线是同一相,可接在驱 动器A+、A-；另外两条线短接仍然有阻力，则将 这两条线接在B+和B-

5、问：电机的正反转情况与应实际达到的相反？

答：只需要把电机其中一相的两根线互换接入即可。
