110无刷电机怎么接线-HQW



110无刷电机怎么接线

  我们看下110无刷电机怎么接线的？

首先我们要确定110无刷电机是高压的还是低压的。这两款电机的出线线序不同

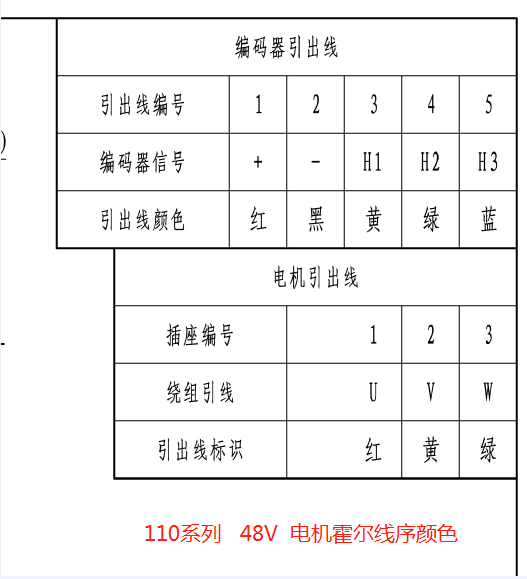

那我们先看下低压的无刷电机出线

2根8线

3跟电机线，5根霍尔线

电机线/颜色红黄绿

霍尔线/红黑黄绿蓝

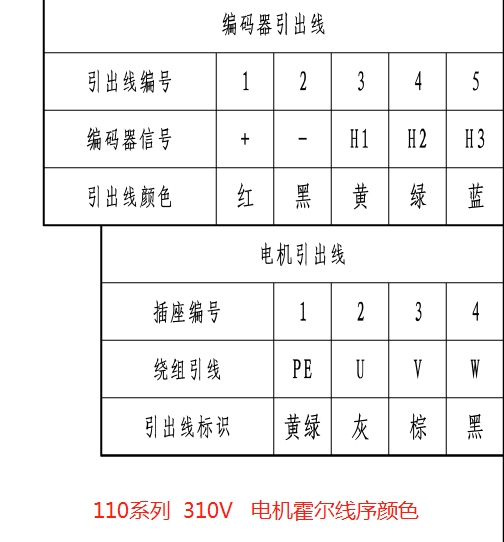

高压无刷电机同样出线2跟8线，

电机线/灰棕黑

霍尔线/红黑黄绿蓝
