无刷驱动器怎么测输出速度频率

  怎么计算电机的转速

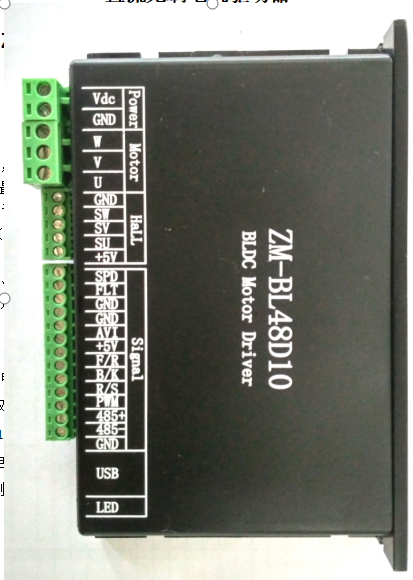

我们拿这个48D10无刷驱动器为例，调速器提供电机测速脉冲信号,此信号与电机转速成正比,脉冲输出方式为上拉电阻 10K集电极开路输出。

电机一般配小功率，57无刷，100W，24V，3000转的吧

那首先我们要知道电机的极对数，这个电机的极对数是2对级

电机转速(RPM)=F:NX60

F=用频率表实际测得 SPD 脚上的频率

N=电机极对数(2对极电机 N=2;4对极电机 N=4)

那我们电机的极对数是2对级，频率表上面显示85

电机转速就是86/2*60=2580

电机的实际使用速度就是2580左右（注意无刷电机的实际转速并不是很精准，这个数值会有几十转的误差，在公允误差范围内）
