无刷驱动器ZM-BL7280SC怎么接线

我们来看下这驱动器的参数，一般我们驱动器72多少的开头的都是高压驱动器，但是注意这款不是，这款是低压驱动器。

输入DC32-90V/电流80A，一般采用72V电压供电。

一般配5KW一下电机，我们拿130/3KW的无刷电机为例，看怎么接线

电机出线2跟，（电机线1跟/霍尔线1跟）

电机线颜色：红蓝黄

霍尔线颜色：白绿黄黑红

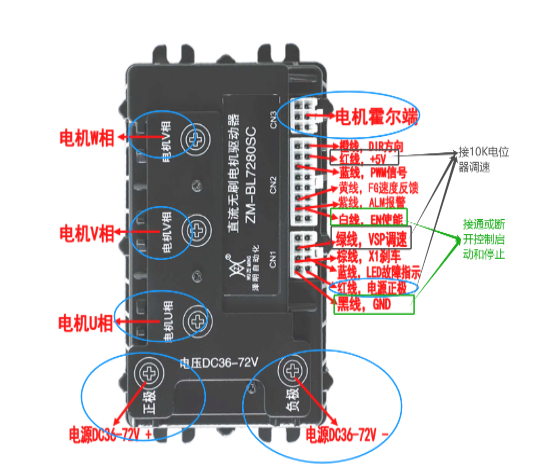

红蓝黄对应驱动器UVW/白绿黄黑红对应驱动器HW HV HU GND 5V +(1.2.3.4.6脚位)

注意电机相线一定不要接反，如果接反会导致输入电流过大，出线烧电机的情况。

如果我们只需要电机上电就转，那我们只需要接电机的电机线和霍尔线，另外我们吧EN和V-短接起来，（白色和黑色短接）V+和VE进行短接，那我们的电机给个直流电，上电就转（VE就是VSP，就是红色的线和绿色的线短接起来）

如果我们需要外部速度模式，例如我们用电位器调速，那电位器一般就是3根线，我们吧电位器的中间脚接VE，两边接V-V+。
