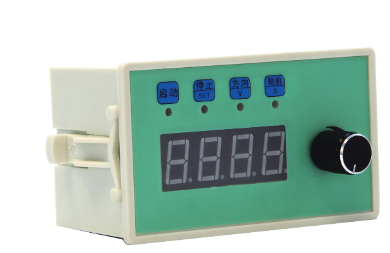

时代超群CS10-3脉冲发生器使用说明

CS10-3脉冲发生器可以控制步进电机，同服电机，电机转速0-4000转/每分钟，方波，无极可调。外接启停、方向可以实现外部控制。具有调速、往返、定时、定长等功能

操作说明

1.显示说明:在运行状态或停止状态数码管显示当前的转速值，单位转/分钟。

在设置状态显示设置的参数代号或参数值

2.参数设置:在停止状态下,长按等键,出现ACC,再按下等键出现ACC的参数值,按和脱机键修改,修改完按一确认,回到ACC状态,按键出现tAb,再按出现Mod0,再按出现Mode1,再按回到ACC,参数设置同ACC,按键退出参数设置到停止状态,ACC加速度设置(1-99)1最快，99最慢，负载重设置慢点,默认值5tAb细分数设置(1-64)此值根据驱动器上设置，应该跟驱动器设置为一致，设置一致时显示的转速为实际转速,默认值10。上电运行(0-1)设置为0时上电为停止状态，设置为1时上电即运行,默认值0runIn_S运行停止输入端设置(0-4)默认值0

0 接线端3接通启动，断开停止，方向为接线端4接通正转断开反转接线端3按一下启动，再按一下停止，方向为接线端4按一下方向取反

2接线端3按一下启动，接线端4按一下停止

3接线端3 按一下正转启动，再按一下停止，接线端4按一下反转启动，再按一下停止接线端3接通正转启动，断开停止，接线端4接通反转启动，断开停止。

ModE 模式设置(0-4)0速度控制,1定长控制,2连续控制,3往返控制,4定时速度控制,默认值在定长模式下,停止状态按停止键设置P-01,长按停止键是有dlA,dlb在连续模式和往返模式下,停止状态按停止键设置P-01,P-02,P-03在定时速度模式下,停止状态按停止键设置P-11,定时时间,脱机键切换时间速度显示X1，X2限位跟GND通路有效,在速度控制模式和往返模式下,遇到会方向取反运行

在定长模式下,遇到会停止运行。

HSP ****速度设置(1-4000)默认1000转/分钟,当设置小于等于300时，转速显示带一位小P-01长度值，脉冲数=P-01*dlA/d1b上档键:按下调速钮按键可以切换调速档位，个位闪烁时当量为1，十付当量为10，白位当量为100，千位当量为1000

P-02延时值，单位毫秒

P-03次数值，连续运行次数值

3.运行说明:面板启动或外接端子启动，运行时调节电位器来调节转速。面板停止或外接端子停止，停止时显示0，如果在停止状态下需要显示电位器当前调整的转速可以按下脱机键，脱机灯亮时停止状态下也调整电位器来修改转速值改变方向按面板方向键或者外接方向键4.开发扩展:此控制器扩展性很好，可以根据用户需要来开发程序，有需要的用户可以联系!
