无刷驱动器我们怎么测速度输出

  我们拿57无刷24V3000转100W电机配套4810D驱动器为例

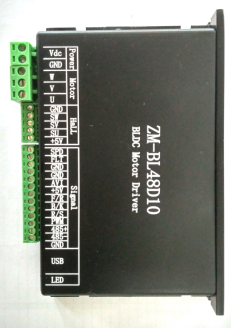

我们看下这款驱动器的控制接线端口，外部调速，我们可以用电位器，一般是2W10K，两根脚分别接GND和5V+。吧调速段接AVL，就可以使用电位器调速了。

当然我们也可以用PLV或者单片机进行调速，调速端口范围是0-5V，对应电机的转速0-电机额定。

调速器提供电机测试脉冲信号，这个信号和电机的转速是成正比例的，脉冲输出的方式我们可以上拉一个10K电阻，作为集电极开路输出。

那我们有一个计算方式：

电机实时转速=F/N*60

这个F是我们用频率表测试出来的频率

N是我们电机的极对数

例如上面我们示例的电机参数100W为2对机（4级2对）

那我们看客户测出的频率为90

那我们看下这个电机现在的速度是多少：F=90/2*60=2700转

这里我们需要注意的一个问题，就是我们驱动器的控制端接线，这款驱动器我们有客户收到之后说，上电就报警，亮红灯，这时候需要我们检查下驱动器是不是红灯常量，如果是，那我们检查下接线，驱动器的EN和V—端口一定要进行短接起来，如果不接或者没有接好，哪我们的驱动器会呈现一个报警状态。
