时代超群HB3722驱动器说明

HB3722 是基于 DSP 控制的三相混合式步进电机驱动器，它是将先进的 DSP控制芯片和三相逆变驱动模块 IGBT 结合一起所构成的新一代数字式步进电机驱动器。驱动器电压为 AC110V~220，适配电流在 7.0A 以下、外径 86-130MM 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于两相和五相混合式步进电机。定位精度****可达 60000 步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的设备

特点:

设有 16 档等角度恒力矩细分，****分辨率 60000步/转

****反应领率可达 200KPPS

步进脉冲停止超过 1.5S 时，线圈电流自动减到设定电流的一半

光电隔离信号输入/输出

驱动电流 1.3A/相到 7.0A相 16 档可调

单相电源输入，电压范围:AC185V-300VC

相位记忆功能(注:输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或

WF 信号由低电平变为高电平时，驱动器自动恢复电机相位)

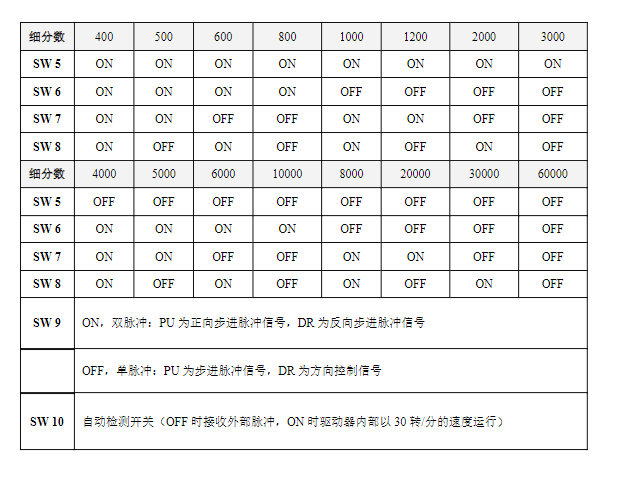

细分设定:

驱动器细分由 SW 5- SWV8 端子设定，共 16 档，STW9和 SW 10 为功能设定.附表如:细分数(脉冲/转)

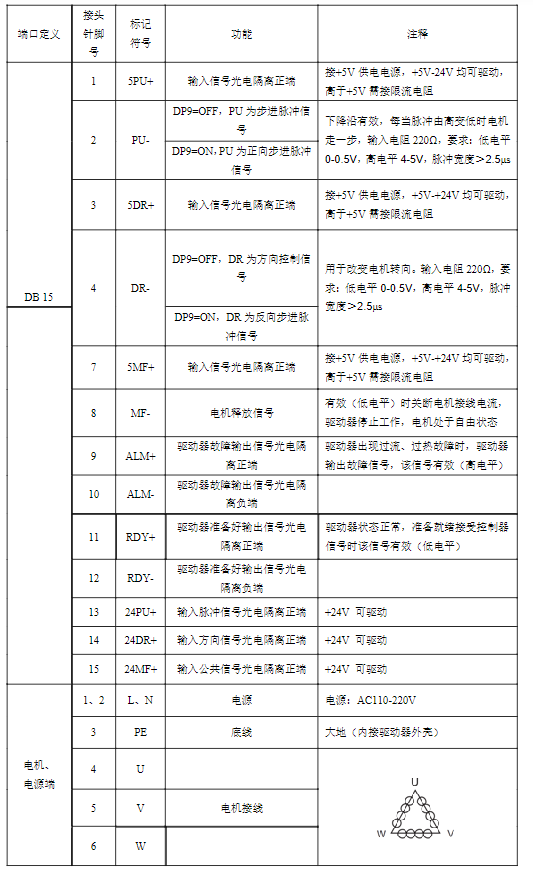

引脚功能介绍:
