时代超群CM70多轴控制器系统对刀篇

1什么是刀补与对刀

刀补也称刀偏 ， 就是通过对刀操作告知 CM70系统刀具相对CM70系统坐标所在的位置的坐标值 。 当操作者把准备好的刀具安装在刀架上时 ， 不可能每把刀安装的位置 （ 坐标位置 ） 都是一样的 ， 就算能每把刀具都能安装在相同的位置上 ， 也得告诉数控系统刀具相对于系统的 X 、 Z 坐标到底在那个坐标值上 。 因此 ， 确定每把刀具在 X 、 Z 坐标上的坐标值 ，就是刀补，而在操作 CM70系统来确定刀具在 X 、 Z 坐标上位置的过程，称之为对刀。

 2对刀

1 、 对刀前先确定CM70相关参数的设置。

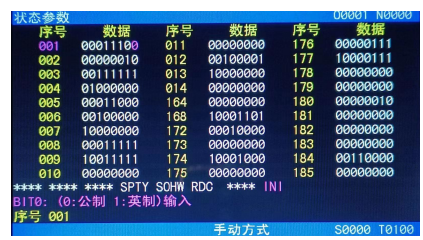

反复 按直到CM70系统屏幕出现如下图所示的 “ 状态参数 ” 的画面：

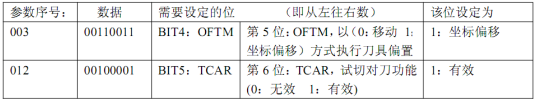

然后，确定如下参数的设定：

3.开始对刀

（1）在装夹好工 件 后 ， 按键进入录入方式 ， 再 反复 按键 直到 CM70屏幕出现如下 “ 程序状态 ” 画面：
