ZD-M42P驱动器怎么接线配多大的电机使用

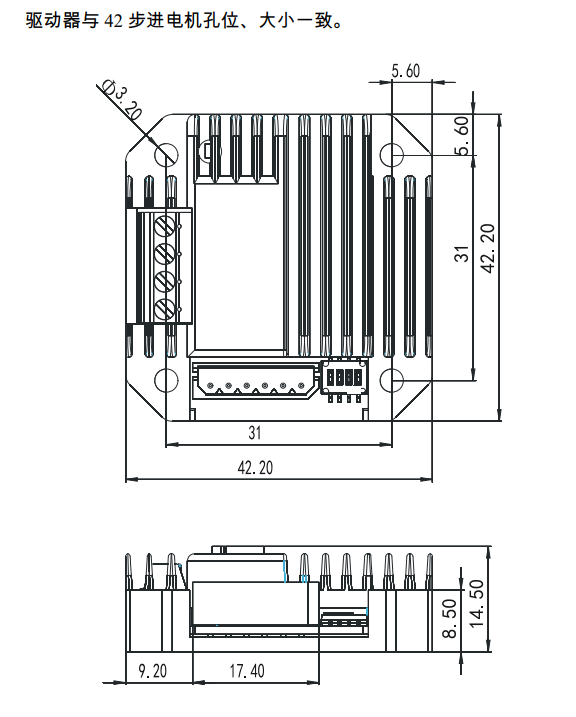

  我们看下这款驱动器的参数，电流0-2A可调，输入电压范围12-24V，我们看这个参数了解到这款驱动器只可以配小功率的步进电机使用，那我们看下它的外形尺寸。

控制器与 42 步进电机一体化安装 ,配有不同规格 42 步进电机(高度不一致)所需要的φ3 螺钉2 个。

与电机一体化安装时:建议保留步进电机2个螺丝。

然后我们注意：驱动器与电机一体化安装前，先将驱动器输出相电流电流调整与电机标注电流一致!

电机在不转动情况下，调节相电流， 左图所示调节电位器，测量 GND 和 Ref 之间电压。

相电流值 = 电压值数值×2 例如：步进电机相电流为 1.7A,调节 电位器，是的 Ref 与 GND 之 间电压为 0.85V

我们这款驱动器支持5V和24V控制信号

用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON（见 3 电气接口） 使用 12V-24V 时，拨码开关 HV 拨到 OFF 拨码开关 HV 拨到 OFF:支持共阴极极接法
