时代超群CM45G控制器的模拟量输出连接

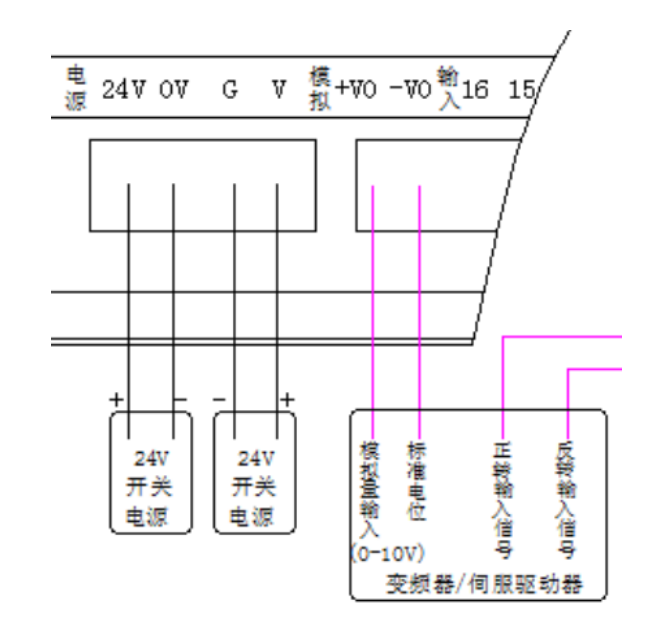

控制器带有 1 路 0~10V 主轴调速模拟量输出接口，可以接变频器或伺服，主轴电压随着 S 指令改变， 实现无级调速。 主轴旋转方向使能，由控制器输出信号（24V 地） 接到变频器或伺服控制方向的输入信号端。 M03 功能对应输出口 01， M04 功能对应输出口 02，接线方式见下图。

编程时，主轴正转编写 M03，主轴反转编写 M04.

注意事项：使用主轴时，必须采取双隔离两路供电。
