时代超群两相混合式步进驱动器DM542

驱动器接口与接线介绍

接口描述

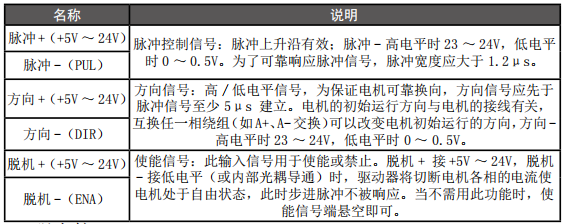

1）控制信号接口

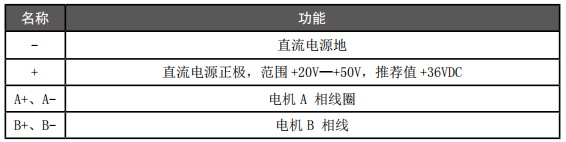

2）强电接口

控制信号接口电路

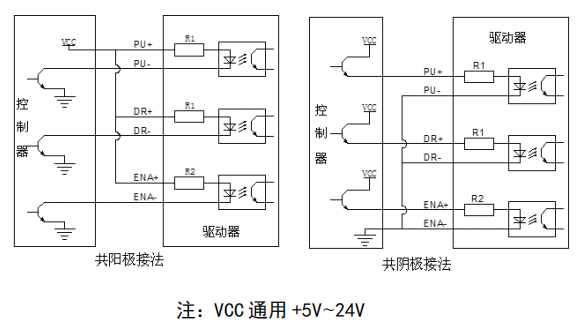

DM542 驱动器采用差分式接口电路可适用差分信号，单端 共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱动 器，集电极开路和 PNP 输出电路的信号。在环境恶劣的场合， 我们推荐用长线驱动器电路，抗干扰能力强。现在以集电极开路 和 PNP 输出为例，接口电路示意图如下：
