时代超群步进电机驱动器

ZD-M42P的典型使用及接线图

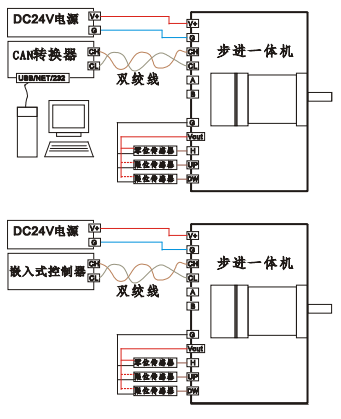

典型组网

◆ CAN 总线与计算机网关（以太网、USB、RS232 等转 CAN）连接使用

◆ CAN 总线与嵌入式控制器连接使用

CAN 总线接线图

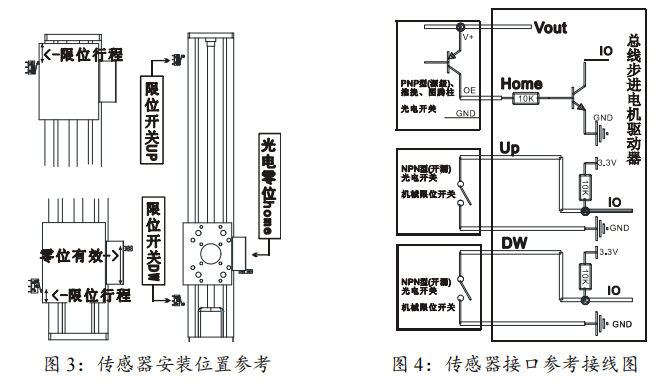

传感器接口典型接线图

推荐使用一个光电开关（输出 PNP 型、或者推挽输出）用于做精准的参考零位，两个 限位用限位开关（行程开关、微动开关）等机械开关。如下图：

在定位模式下，两个限位开关为可选，零位光电开关是必选项。
