时代超群CM35D系列控制器的电子齿轮的设定

电子齿轮：目的是根据不同的设备，设定不同的数据单位，因为驱动装置及机械传动比及丝杠或者皮带或者分读盘的不同数据单位，为了最终方便使用者，所以需要根据当前需求的数据单位进行计算，然后当做参数填写进去之后，该轴的数据单位就变换成设定的数据单位了，数据单位变化后，当前填写的数据都是以此为单位的，并且一台多轴设备可以设定为不同的数据单位，例如X轴选择为mm单位填写，Y轴选择为角度单位填写，Z轴选择为圈数单位填写均可以，当前轴中，填写多少，该轴就将以当前单位走出填写的数据。 分子、分母分别表示X/Y轴的电子齿轮分子、分母。此数值的取值范围为1-99999 电子齿轮分子，分母的确定方法：

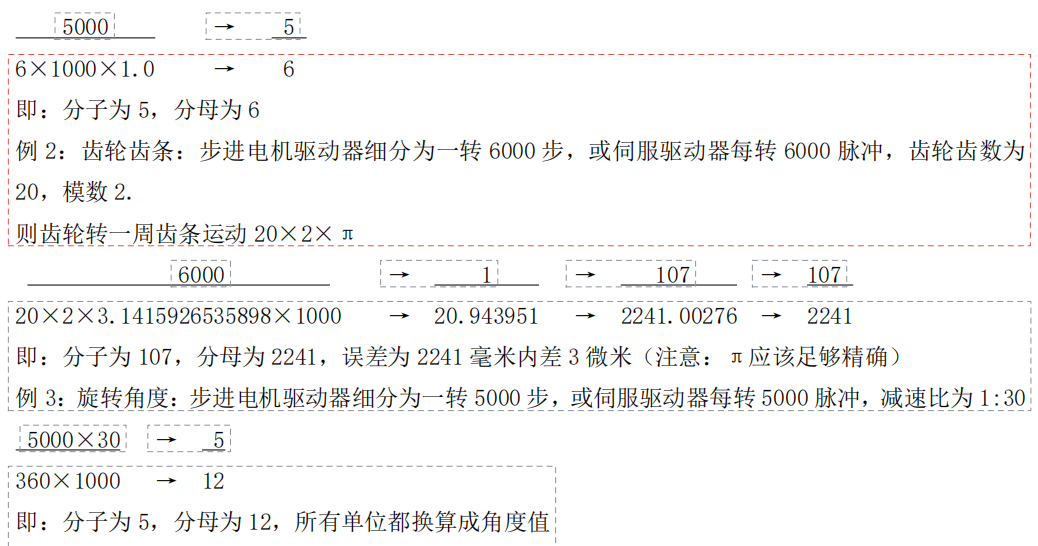

电机单向转动一周所需要的脉冲数 电机单向转动一周所移动的距离（以微米为单位） 将其化简为最简分数，并使分子和分母均为1-99999的整数。当有无穷小数时（如：π），可将分子、分母同乘以相同数（用计算器多次乘并记住所乘的总值，确定后重新计算以消除计算误差），以使分子或分母略掉的小数影响最小。单分子和分母均应为1-99999的整数 例1：丝杠传动：步进电机驱动器细分为一转5000步，或伺服驱动器每转5000个脉冲，丝杠导程为6mm，减速比为1:1，即1.0
