时代超群步进电机之运转特性

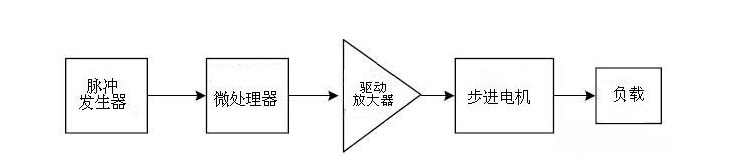

步进电机控制流程图中，步进电机系由微电脑控制器所控制，当控制信号自微电脑输出后，随即由驱动器将信号放大，达到控制电机运转的目的，整个控制流程中并无利用到任何回馈信号，因此步进电机的控制模式为典型的闭回路控制(Close loop control)。闭回路控制的优点为控制系统简洁，无回馈信号因此不需传感器成本较低，不过正由于步进电机的控制为开路控制，因此若电机发生失步或失速的情况时，无法立即利用传感器将位置误差传回做修正补偿，要解决类似的问题只能从了解步进电机运转特性着手。

所谓失速是指当电机转子的旋转速度无法跟上定子激磁速度时，造成电机转子停止转动。电机失速的现象各种电机都有发生的可能，在一般的电机应用上，发生失速时往往会造成绕组线圈烧毁的后果，不过步进电机发生失速时只会造成电机静止，线圈虽然仍在激磁中，但由于是脉冲信号，因此不会烧毁线圈。

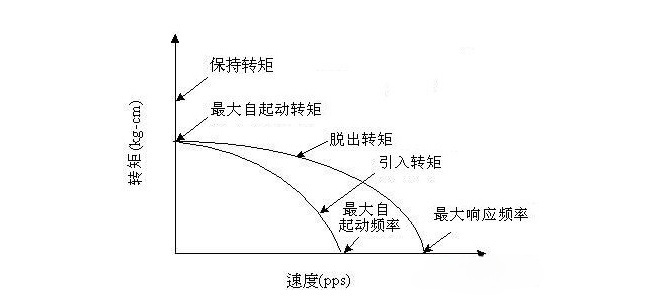

失速是指转子完全跟不上激磁速度而完全静止，失步的成因则是由于电机运转中瞬间提高转速时，因输出转矩与转速成反比，故转矩下降无法负荷外界负载，而造成小幅度的滑脱。失步的情况则只有步进电机会发生，要防止失步可以依照步进电机的转速-转矩曲线图调配电机的加速度控制程序。图7为步进电机之特性曲线，图中横坐标的速度是指每秒的脉冲数目(pulses per second)。与一 般电机特性曲线****的不同点是步进电机有两条特性曲线，同时步进电机可以正常操作的范围仅限于引入转矩之间。图下所示：
