时代超群XP200系列 交流伺服的位置控制

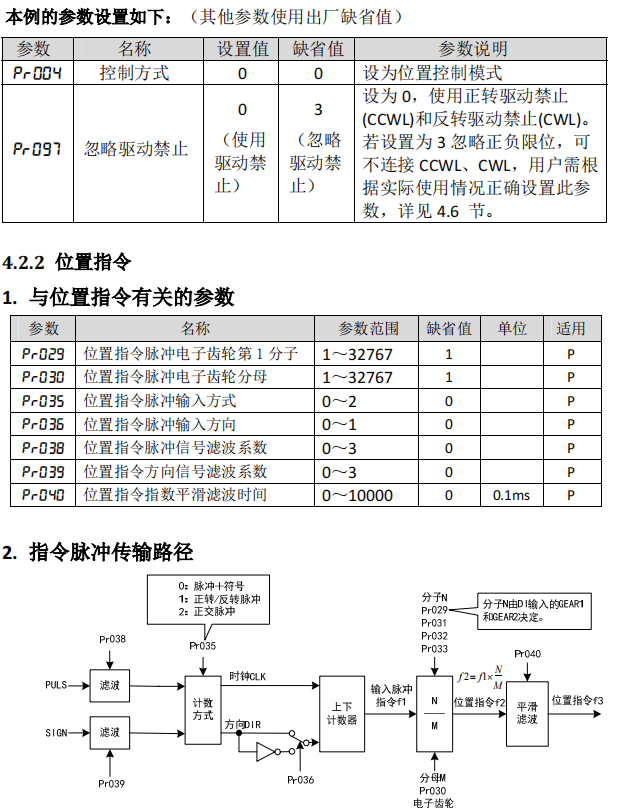

位置控制应用于需要精密定位的系统中，如数控机床、纺织机械等。位置指 令来源是脉冲指令，由输入端子的 PULS+、PULS-和 SIGN+、SIGN-输入脉冲。用 户需根据位置控制接线图的说明，结合实际使用要求正确接线，然后设置位置 4.2 位置控制 控制相关参数。下面给出位置控制的一种简单例子如下：

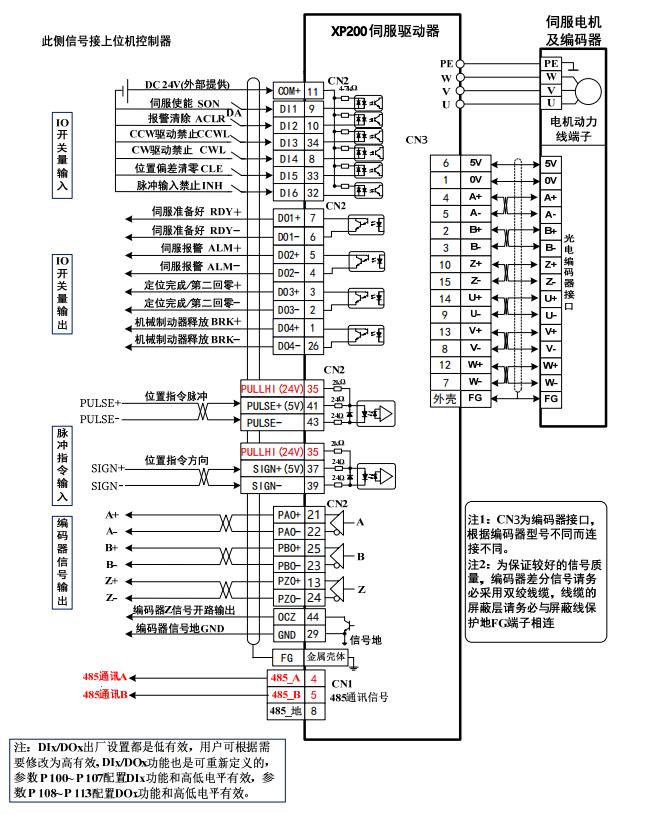

位置控制接线图

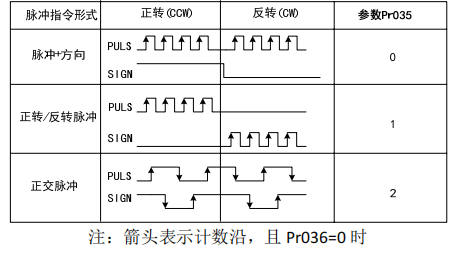

指令脉冲输入方式

输入方式由参数 Pr035 决定；参数 Pr036 用于变更计数方向，设置为 1 计数

值取反。

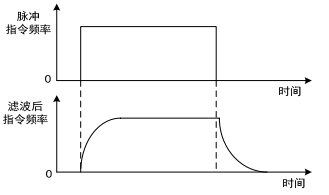

平滑滤波 如下图所示，参数 Pr040 是对指令脉冲进行平滑滤波，具有指数形式的加减 速。滤波器不会丢失输入脉冲，但会出现指令延迟现象。当设置为 0 时，滤波 器不起作用。参数值表示由 0 频率上升到 63.2%的位置指令频率的时间。
