举例说明时代超群SD300系列的转矩控制

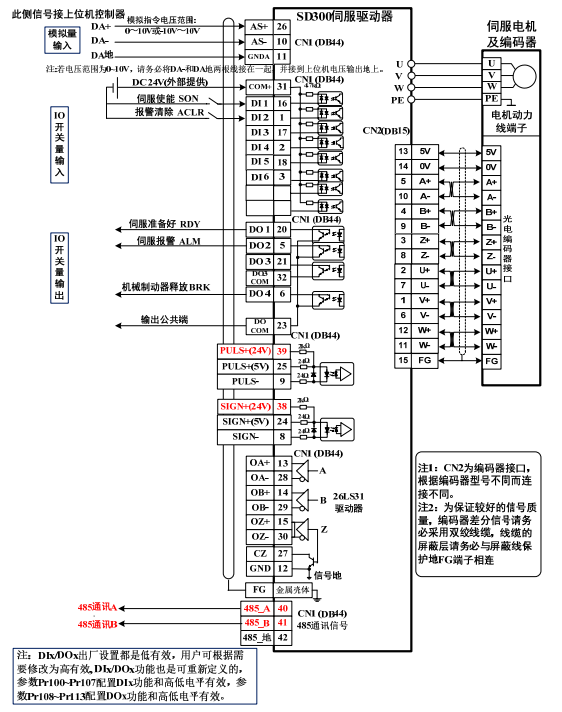

转矩控制用于印刷机、绕线机、注塑机等场合，电机输出转矩与输入指令成 正比。 转矩控制的简单例子 下面给出一个转矩控制的简单例子(模拟转矩指令输入)，下图是接线图：

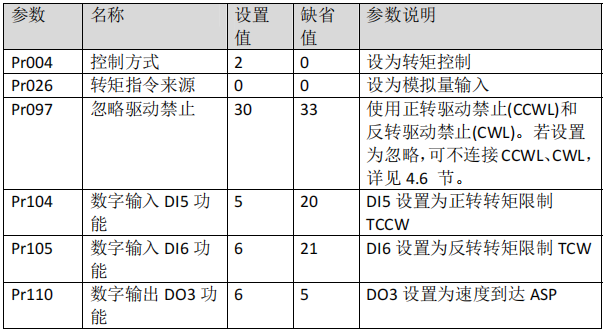

本例的参数设置如下：（其他参数使用出厂缺省值）

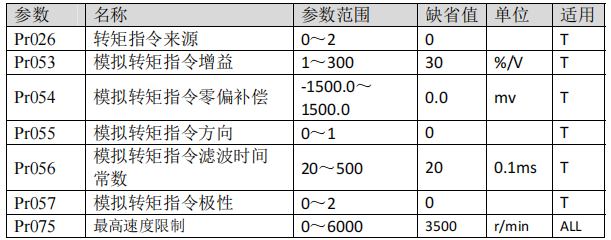

转矩指令有关的参数 与转矩指令有关的参数如下表所示：
模拟量调零操作方法也可以根据输入模拟量手动设置 参数 Pr054 调整零偏值，驱动器接收到的模拟量电压值可通过下述菜单项查看：

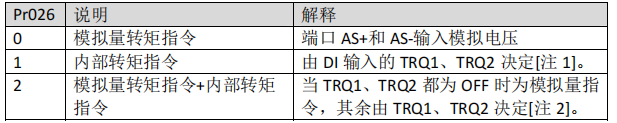

转矩指令来源 转矩指令有几种不同的来源，由参数 Pr026 设定如下：

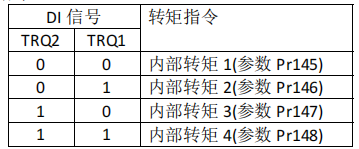

内部转矩指令：

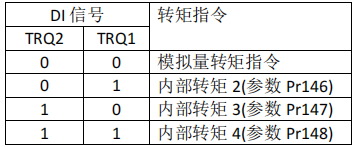

模拟量转矩指令+内部转矩指令：
以上 0 表示 OFF，1 表示 ON。有两个 DI 输入 CZERO(零指令)、CINV(指令取 反)可提供特别功能，当 CZERO 为 ON 时，转矩被强制为零；当 CINV 为 ON 时， 转矩指令取反。
|
