时代超群SD300系列的位置控制

位置控制 位置控制应用于需要精密定位的系统中，如数控机床、纺织机械等。位置指 令来源是脉冲指令，由输入端子的 PULS+、PULS-和 SIGN+、SIGN-输入脉冲。用 户需根据位置控制接线图的说明，结合实际使用要求正确接线，然后设置位置 控制相关参数。本手册给出位置控制的一种简单例子如下：

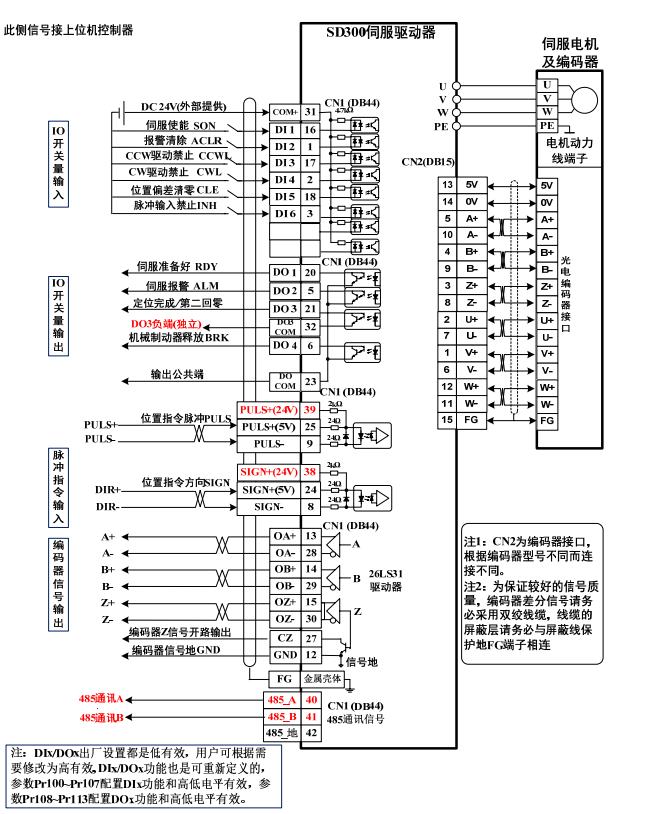

位置控制接线图：

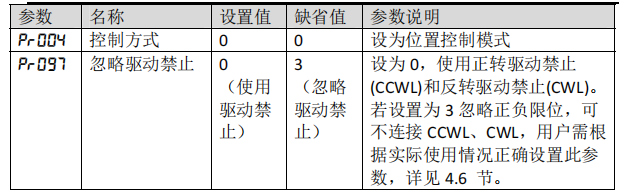

本例的参数设置如下：（其他参数使用出厂缺省值）
