时代超群SD300端子、控制端口、编码器端口接线图定义图

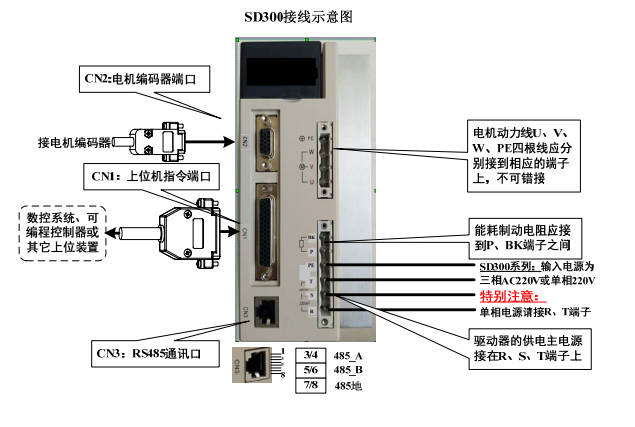

前面板端子接线示意图

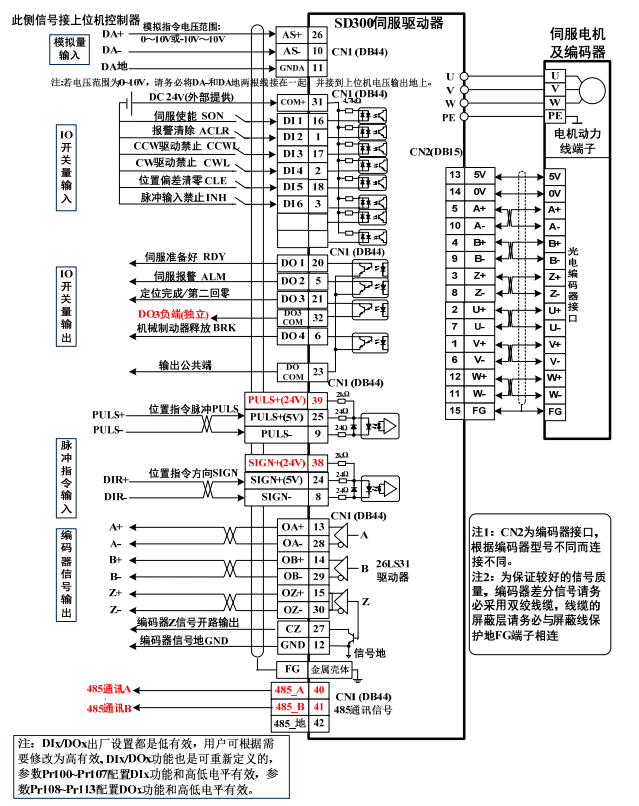

控制端口CN1和编码器端口CN2定义图

特别注意： 如果脉冲指令信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须 接到 CN1 的 38 脚，否则有可能损坏脉冲指令端口； 如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须 接到 CN1 的 24 脚，否则有可能脉冲接收不正常。
