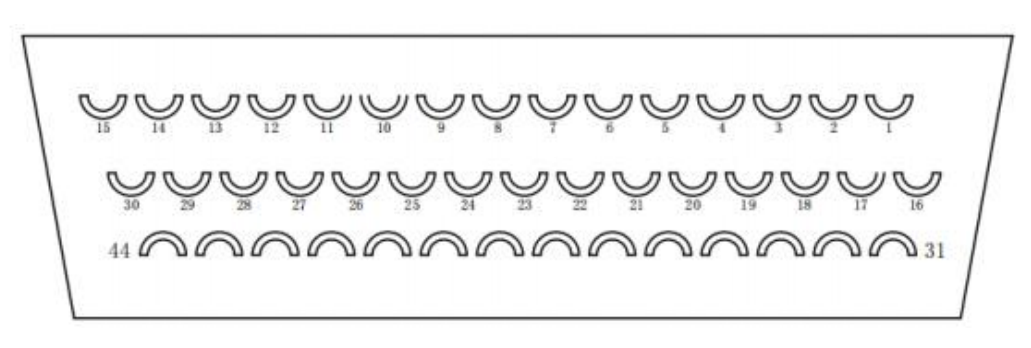

时代超群SD300系列常用脚位的定义

31号脚位：

输入24V电源例如需要使用DI1-DI6输入信号， 31号脚需要接到开关电 源24V上，否则输入就会没电。就是说DI1-DI6需要外部提供24V电源。

16号脚位：

伺服使能（DI1）这个脚位焊上之后由外部提供使能， DI1有信号后驱 动器自动上使能。

39号脚位：24V脉冲信号：

38号脚位：24V方向信号：

脉冲+，方向+分别接38号和39号脚位上时控制线为 24V。

25号脚位：5V脉冲信号：

24号脚位：5V方向信号：

脉冲+，方向+分别接24号和25号脚位上时控制线为5V。

9号脚位：脉冲信号负极：

8号脚位：方向信号负极：

控制线是24V还是5V由24.25.38.39号脚位定义。
