时代超群SD300系列的接线方式

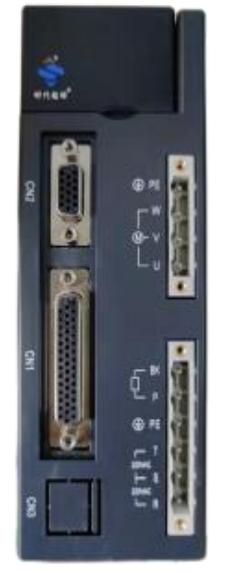

R.S.T电源线接线讲解:

(1)三相AC220V接线：三根电源线分别接进R.S.T（*地线接进PE)

(2)单相AC220V接线：火线接进R，零线接进T(*地线只能接进PE，接其他点位会有烧驱动器的风险）

(3)三相四线AC380V接线：三根火线分别接R.S.T.地线接PE，接其他点位会有烧驱动器的风险。

*注意：接线前一定要确定驱动器是AC220V还是AC380V.

(4)P和BK接线：接外置制动电阻。*默认不接需频繁启动停止或负载较大时可根据说明书正确配备电阻。

注意:电源线不可以接入这里，否则驱动器会烧坏，

U.V.W电机连接线：

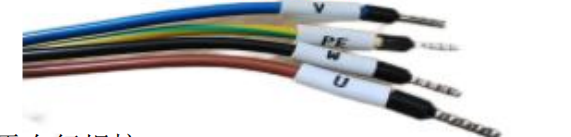

（1）电机线4根分别为U（棕色）、V（蓝色）、W（黑色）、PE（黄绿双色）

（2）电机线U.V.W.PE一定要对应驱动器上分别接好。如果U.V.W相序接错会导致电机运行不正常。PE接错会导致电机烧坏或导致电击危险。

CN2编码器线：

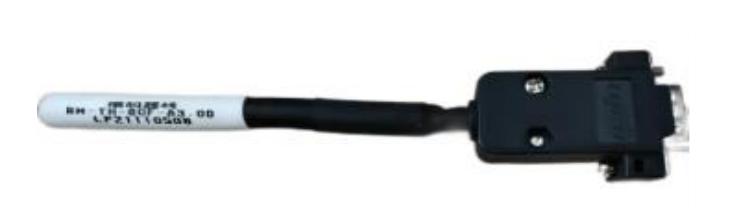

（1）编码器一般为厂家配备，无需自行焊接。

（2）编码器线插上驱动器CN2端口后把旁边两颗螺丝锁紧就可以了。

CN1控制线：

（1）控制线需要那些功能可要求厂家焊接配备，也可自行焊接。

（2）控制线需注意5V与24V信号的区分，如果你用的是5V信号而控制线焊接的是24V那么会导致驱动器内部器件烧坏，24V信号用5V控制线同理。

（3）如果脉冲信号为5V控制线是24V的可把控制线拆开，找到针脚8号和9号，分别焊接上2K电阻也可正常使用

24V信号用5V控制线同理。2K电阻出厂时回合接线端子一起配备装在配件袋子里。

注：厂家配备控制线标签上会标明24V或5V
