无刷电机的外接显示速度的转速表如何接线-

  今天我们来看无刷电机的转速表如何接线

首先我们来看下这个转速表是用来干嘛的？

转速表我们用来外接到无刷电机的驱动器上面，来显示无刷电机的实时转速

因为无刷电机不想步进伺服电机那样可以用控制器发脉冲来进行控制，没有控制器，只能用电位器或者PWM别的信号控制电机的转速，且并不是很精准。

当然无刷驱动器有的可以像伺服电机的驱动器一样可以直接显示转速调参数的，但是这类的驱动器一般比同参数的无刷驱动器的价格要贵，如果想要经济使用款的，就可以选一般只驱动电机的驱动器，外接一个转速表

那我们的转速表一般有5V/12V/24V三种

注意一般默认发5V的，因为5V的不管高压还是低压的无刷电机都可以配套使用

如果发24V的，那么如果您电机是高压供电，就需要单独的电源给转速表供电了，如果您电机是24V的可以备注要24V转速表

那我们说下这两款转速表都是如何接线的

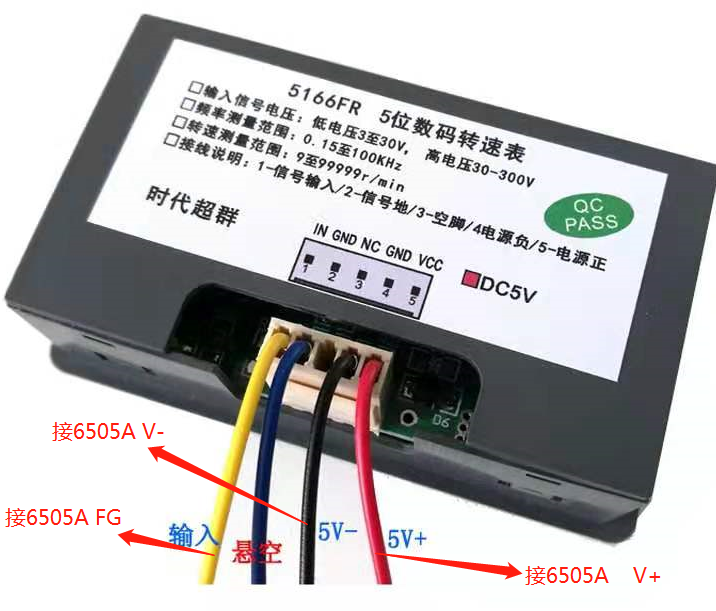

1，5V转速表

如图我们看到，共5跟接线孔实际接3跟

4号接驱动器的控制端口V-

5号接驱动器的控制端口V+

1号接驱动器的控制速度反馈端口

2,24V转速表

1号接驱动fg

23不接

5接驱动正

4接驱动负极
