| 深度解读伺服电机的三种控制方式—wb |
| |
| |

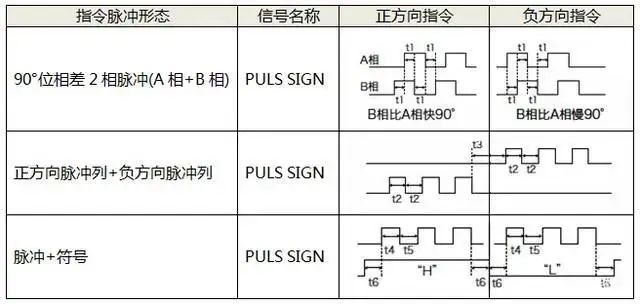

1、伺服电机脉冲控制方式 在一些小型单机设备，选用脉冲控制实现电机的定位，应该是最常见的应用方式，这种控制方式简单，易于理解。基本的控制思路：脉冲总量确定电机位移，脉冲频率确定电机速度。选用了脉冲来实现伺服电机的控制，翻开伺服电机的使用手册，一般会有如下这样的表格：
第一种，驱动器接收两路(A、B路)高速脉冲，通过两路脉冲的相位差，确定电机的旋转方向。如上图中，如果B相比A相快90度，为正转；那么B相比A相慢90度，则为反转。运行时，这种控制的两相脉冲为交替状，因此我们也叫这样的控制方式为差分控制。具有差分的特点，那也说明了这种控制方式，控制脉冲具有更高的抗干扰能力，在一些干扰较强的应用场景，优先选用这种方式。但是这种方式一个电机轴需要占用两路高速脉冲端口，对高速脉冲口紧张的情况，比较尴尬。第二种，驱动器依然接收两路高速脉冲，但是两路高速脉冲并不同时存在，一路脉冲处于输出状态时，另一路必须处于无效状态。选用这种控制方式时，一定要确保在同一时刻只有一路脉冲的输出。两路脉冲，一路输出为正方向运行，另一路为负方向运行。和上面的情况一样，这种方式也是一个电机轴需要占用两路高速脉冲端口。
第三种，只需要给驱动器一路脉冲信号，电机正反向运行由一路方向IO信号确定。这种控制方式控制更加简单，高速脉冲口资源占用也最少。在一般的小型系统中，可以优先选用这种方式。
在需要使用伺服电机实现速度控制的应用场景，我们可以选用模拟量来实现电机的速度控制，模拟量的值决定了电机的运行速度。模拟量有两种方式可以选择，电流或电压。电压方式，只需要在控制信号端加入一定大小的电压即可。实现简单，在有些场景使用一个电位器即可实现控制。但选用电压作为控制信号，在环境复杂的场景，电压容易被干扰，造成控制不稳定；电流方式，需要对应的电流输出模块。但电流信号抗干扰能力强，可以使用在复杂的场景。采用通信方式实现伺服电机控制的常见方式有CAN、EtherCAT、Modbus、Profibus。使用通信的方式来对电机控制，是目前一些复杂、大系统应用场景****的控制方式。采用通信方式，系统的大小、电机轴的多少都易于裁剪，没有复杂的控制接线。搭建的系统具有极高的灵活性。伺服电机的速度控制和转矩控制都是用模拟量来控制的。位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求，满足何种运动功能来选择。如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量****，驱动器对控制信号的响应最慢。对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢(比如PLC，或低端运动控制器)，就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率(比如大部分中高端运动控制器)；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。一般说驱动器控制得好不好，每个厂家的都说自己做的****，但是现在有个比较直观的比较方式叫响应带宽。当转矩控制或者速度控制时通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达****值的70.7%时表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz以上，而速度环只能作到几十赫
|
| |
|
