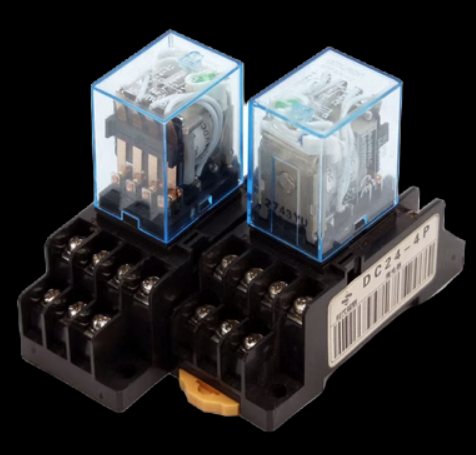

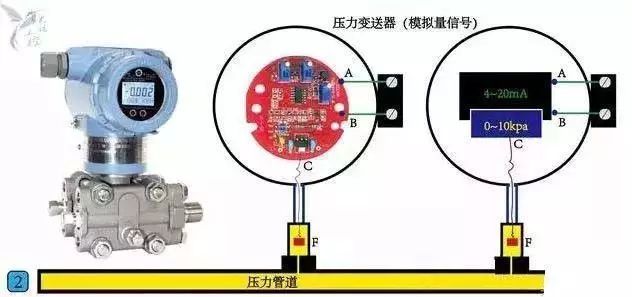

开关量和模拟量是电力系统中，接触最多的概念，不论是学习PLC，还是学习继电保护，都涉及到这两种输入输出方式。什么是开关量？什么是模拟量？看完这篇文章，你就会清楚的明白这个概念。 （1）概念 1）开关量 开关量为通断信号，无源信号，电阻测试法为电阻0或无穷大；主要指开入量和开出量，是指一个装置所带的辅助触点，譬如电机的温控器所带的继电器的辅助触点（电机超温后变位）、阀门凸轮开关所带的辅助触点（阀门开关后变位），接触器所带的辅助触点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一般都传给PLC，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源开关量接点，也叫PLC的开关量。 也可以是有源信号，专业叫法是阶跃信号，就是0或1，可以理解成脉冲量，多个开关量可以组成数字量。 2）模拟量 模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等信号量，模拟信号是幅度随时间连续变化的信号，通常电压信号为0~10V，电流信号为4~20mA，可以用PLC的模拟量模块进行数据采集，其经过抽样和量化后可以转换为数字量。 3）数字量 通常所说的数字量是“0”和“1”组成的信号类型，通常是经过编码后的有规律的信号。对于开关量来说，触点闭合可以认为是“1”，触点断开是“0”，作为数字量采集信号。模拟量可以设置临界值量化，小于临界值为“0”，大于等于临界值为“1”。 （2）开关量、模拟量和数字量的区别 1）数字量定义为：在时间和数值上都是断续变化的离散信号。 模拟量定义为：在时间和数值上都是连续变化的信号。 2）开关量：反映的是状态信号（如开关开、合）。 模拟量：反映的是电量测量数值（如电流、电压）。
|
