主轴伺服专用变频器参数设置（wgb）

1）连接编码器线ABZ

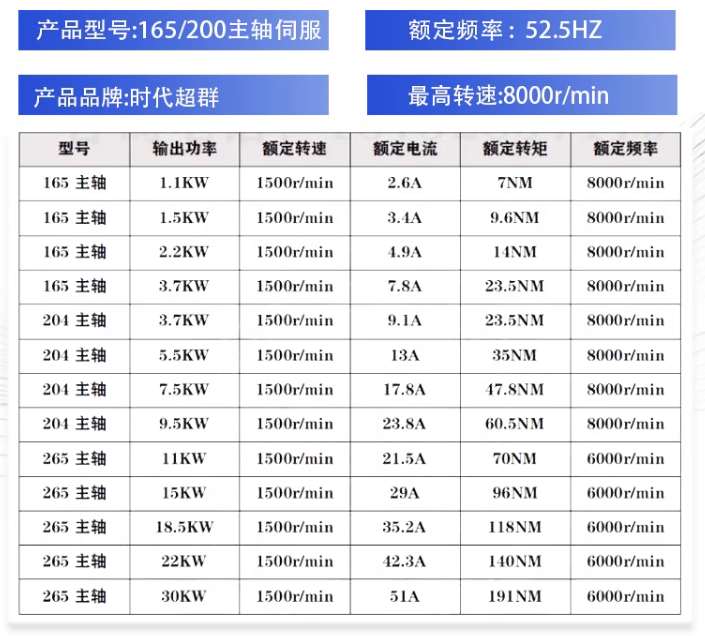

（2）设置电机参数与编码器参数

F1-01=电机铭牌额定功率

F1-02=电机铭牌额定电压

F1-03=电机铭牌额定电流

F1-04=电机铭牌额定频率

F1-05=电机铭牌额定转速

F1-27=编码器线数

（3）电子齿轮比参数设置

按面板绿色按钮“RUN”运行变频器。

待变频器运行到50.00Hz，查看U0-29的值，取平均值记录，保留两位小数点，例如45.34。

电子齿轮比分子F1-32=4534

电子齿轮比分母F1-33=5000

（4）电机参数自学习

设置F0-01=1

设置F1-37=2，选择动态调谐。按“ENTER/确认”显示屏显示“TUNE”然后按“RUN/运行”，变频器运行，面板运行指示灯“RUN”点亮，主轴会转动起来。

自学习结束后，变频器停止运行。面板显示恢复正常。

（5）功能参数设置

F0-01=2 VF运行

F0-02=1 端子运行

F4-00=1  DI1选择正转运行

F4-01=2  DI2选择反转运行

F4-02=66  DI3选择定位指令，带转正转运行命令

F4-03=73  DI4选择闭环矢量控制

F4-37=0.3  DI3延时0.3s生效

（6）定位参数设置

将主轴调节到目标位置后，查看U1-02的值，然后将并将该值设置到A4-20

（7）接线指导

DI1接正转信号

DI2接反转信号

DI3接定位指令信号

DI4与DI3短接

（8）外接制动电阻参数调试

外接制动电阻，需要将过压抑制功能取消

F3-20=0

没有外接制动电阻，将过压抑制功能打开

F3-20=1
