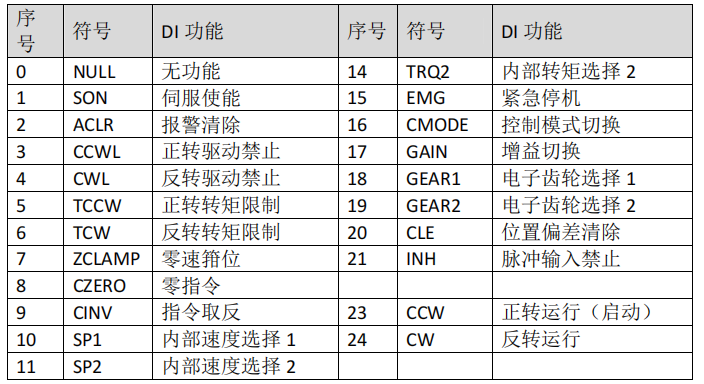

DI 功能一览表

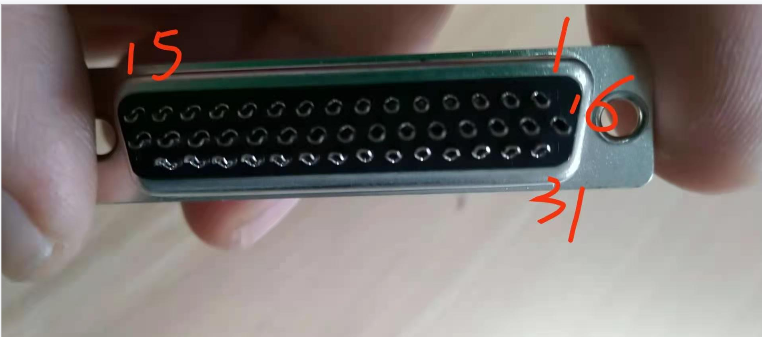

DB44头信号线

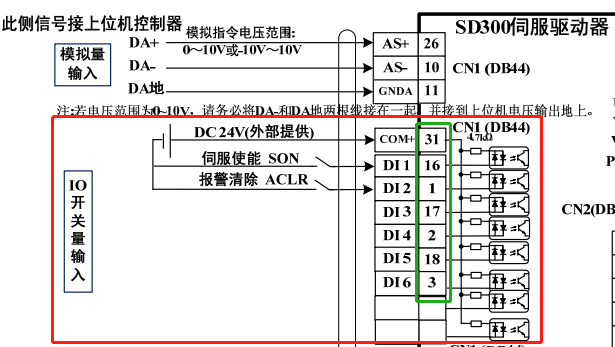

输入信号接线参考图：

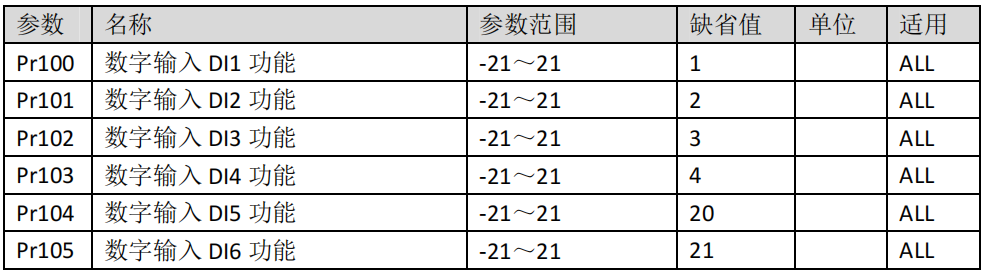

设置输入信号功能参数

如果只是简单控制电机启停，对于驱动器的控制模式是没有任何要求的，由输入信号线接线图，我们可以在DB44信号线 31号引脚外接24V直流电源正极，输入信号引脚16号、1号、17号、2号、18号、3号 任意引脚焊接一根线，电源负极和信号线之间外接一个开关 ，驱动器参数设置这块只需定义一下输入信号功能，即PR101-105任意参数 信号功能设置为使能，即参数设置为1，通过控制信号线和电源负极的通断实现外部控制电机启停。

用户的使用需求都是千奇百怪的，这个时候我们基于用户的使用情况及驱动器本身的特点尽量去满足要求，同时也是为我们同类型的产品应用上提供了新的思路。

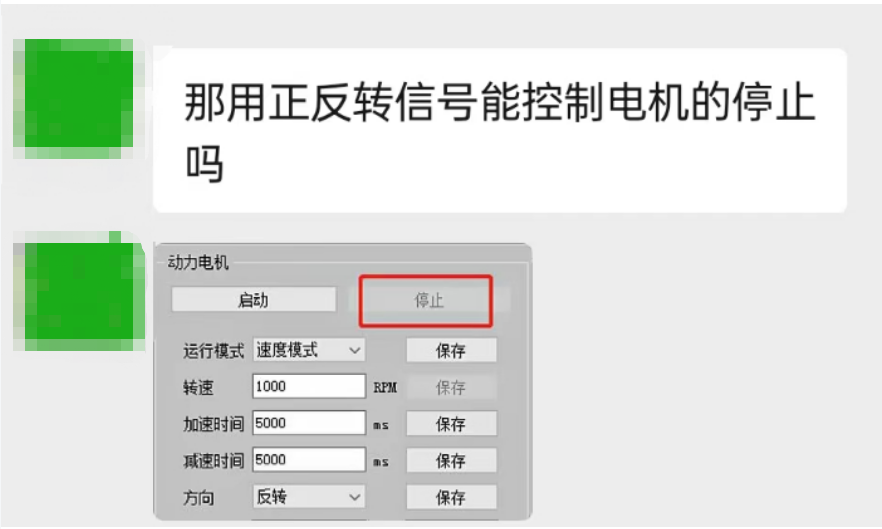

客户用的是自己的上位机软件，软件只显示简单的启动和停止功能，信号线定义正反转功能，可以达到电机通电电机正转，信号线断开，电机减速停止。简单参数设置为：

任意输入信号引脚如:DI3-引脚号17

功能定义：强制有效pr120=1

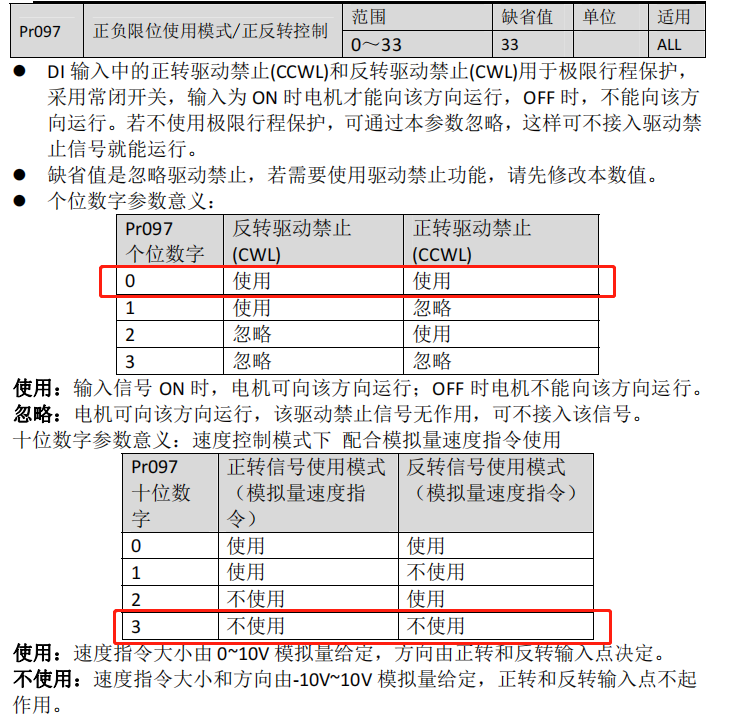

pr97=3（忽略驱动器正反转禁止）

pr98=1（强制使能）

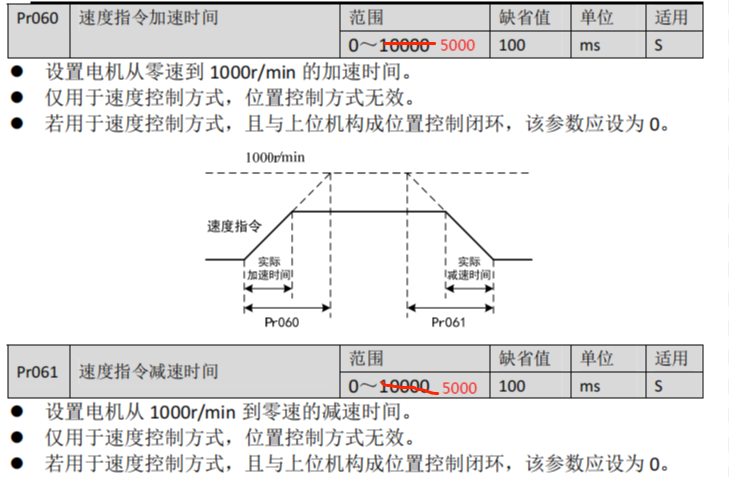

31脚接24v，:DI3与0v导通按pr060加速时间正转，:DI3与0v断开按pr061减速时间减速停止

注：速度模式加减速时间****就到5000
