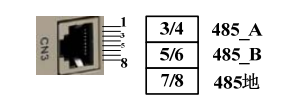

SD300 伺服驱动器具有 RS-485 串行通讯接口，使用此接口通过 MODBUS 协议可控制伺服系统、变更参数以及监视伺服系统状态等多项功能。通讯端口 CN3 的接线说明如下： SD300-20AL/30AL 驱动器的通讯端口使用标准网线口，外形和针脚分布为：

 特别说明：RS485 通讯端口也可以通过 CN1 的 40/41/42 连接。

 通讯参数：

使用 RS-485 通讯时，上位控制器为主机，伺服驱动器为从机。伺服驱动器 的通讯地址需由此参数设定为不同的通讯站号，站号地址的设定范围为-1～247， 默认值为-1 表示关闭通讯功能，设置值大于 0 表示开放通讯功能。在使用通讯 功能之前，必须将此参数设置为需要的站号，此站号代表本驱动器在通讯网络 中的****地址，一组伺服驱动器仅能设定一站号，若重复设定站号将导致无法 正常通讯。

通过此参数选择 RS-485 通讯的波特率，不同的值对应不同的波特率，选择 的通讯波特率需与上位控制器的通讯波特率一致，具体的设定值如下： 参数意义：

0：波特率为 4800bps      1：波特率为 9600bps

2：波特率为 19200bps     3：波特率为 38400bps

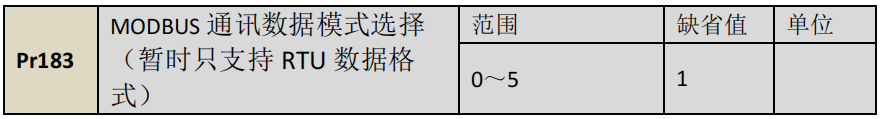

通过此参数选择 RS-485 通讯的数据模式，选择的数据模式需与上位控制器 的通讯协议一致，具体的参数值意义如下：

0：数据位-8 位 校验位-无             停止位-1 位

1：数据位-8 位 校验位-偶校验（Even）     停止位-1 位

2：数据位-8 位 校验位-奇校验（Odd）      停止位-1 位

3：数据位-8 位 校验位-无             停止位-2 位

4：数据位-8 位 校验位-偶校验（Even）     停止位-2 位

5：数据位-8 位 校验位-奇校验（Odd）      停止位-2 位
