今天由小编来给大家讲解一下SD300系列交流伺服驱动器的面板是怎么样操作的。

首先要了解一下本款驱动器的面板:

1.面板组成

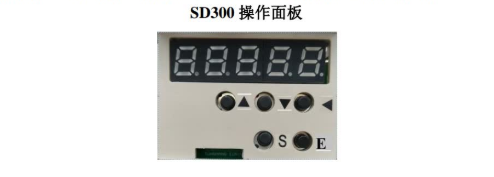

SD300 系列面板由 5 个 LED 数码管显示器， 5 个按键 ▲ 、 ▼ 、 ◄ 、 E 、 S ， 用来显示系统各种状态设置参数等。 操作都是分层操作， 由主菜单逐层展开， 操作面板如下图所示：

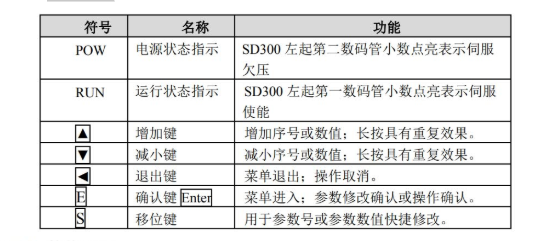

2.面板说明

3.数值显示

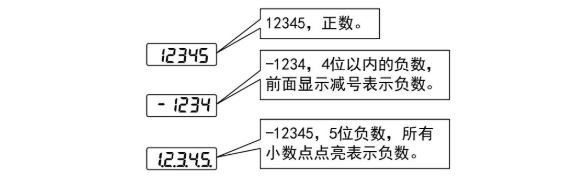

数值采用 5 个数码管显示器，数值前面显示减号表示负数，如果是 5 位负数， 则所有小数点点亮表示负数。有些显示项目前有前缀字符，如果数值位数太长需 占用前缀字符的位置， 则前缀字符不会显示， 只显示数值， 具体显示含义如下：

接下来要了解一下本款驱动器主菜单。

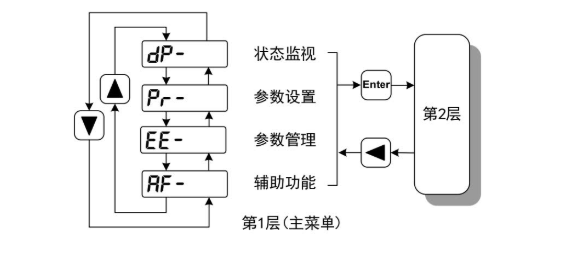

第 1 层是主菜单， 共有 4 种操作方式， 用 ▲ 、 ▼ 键改变方式， 按 E 键进入第 2 层， 执行具体操作， 按 ◄ 键从第 2 层退回主菜单。

还需要了解的一点是状态监视。

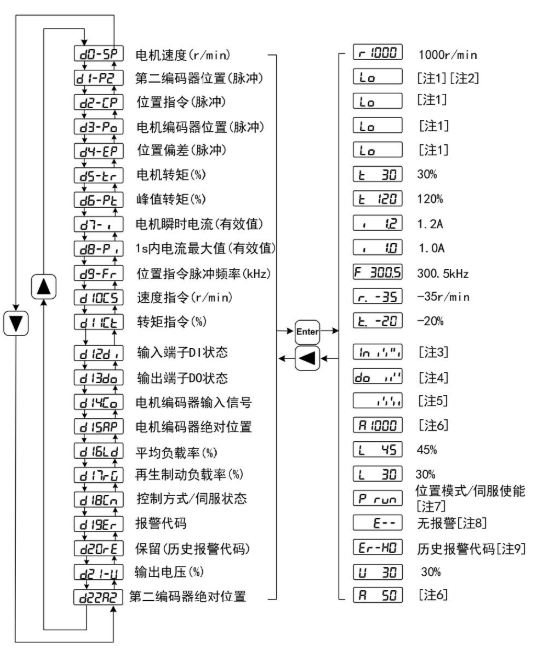

在主菜单下选择状态监视“ dP- ” ， 按 Enter 键进入监视方式。 有多种监视 项目， 用户用 ▲ 、 ▼ 键选择需要的显示项目， 再按 Enter 键， 进入具体的显示状 态。 状态监视显示项具体含义如下：
