大家好，今天小编将为大家讲解一款三相混合式步进电机驱动器，型号为ZD-3HE2270A。

ZD-3HE2270A 是基于 DSP 控制的三相混合式步进电机驱动器， 它是将先进 的 DSP 控制芯片和三相逆变驱动模块 IGBT 结合一起所构成的新一代数字式步进 电机驱动器。 驱动器电压为 AC110V~220 ，适配电流在 7.0A 以下、 外径 86 -130MM 的各种型号的三相混合式步进电机。 该驱动器内部采用类似伺服控制原理的电路， 此电路可以使电机运行平稳，几乎没有震动和噪音， 电机在高速 时， 力矩大大高于两相和五相混合式步进电机。 定位精度可达 60000 步/转。 该产品广泛应用于雕刻机、 中型数控机床、 电脑绣花机、 包装机械等分辨率较高的设备。

其特点如下：

设有 16 档等角度恒力矩细分，****分辨率 60000 步 / 转****反应频率可达 200KPPS 步进脉冲停止超过 1.5S 时， 线圈电流自动减到设定电流的一半 光电隔离信号输入 / 输出 驱动电流 1.3A/ 相到 7.0A/ 相 16 档可调 单相电源输入， 电压范围： AC185V-300VC 相位记忆功能（注： 输入停止超过 3 秒后， 驱动器自动记忆当时电机相位， 重新上电或 WF 信号由低电平变为高电平时， 驱动器自动恢复电机相位）

细分设定：

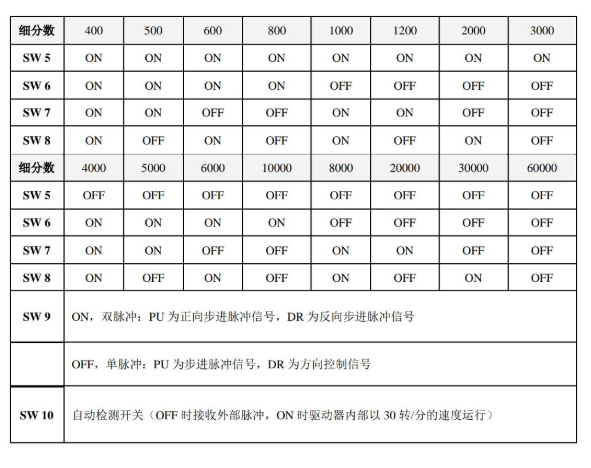

驱动器细分由 SW 5- SW 8 端子设定， 共 16 档， SW 9 和 SW 10 为功能设定 . 附表如 : 细分数（脉冲 / 转）
