无刷直流电机驱动原理及原理图

原理：

要让电机转动起来，控制部就必须根据电机转子目前所在位置（霍尔传感器感应位置或计算位置），依照定子绕线决定开启(或关闭)换流器中功率器件(MOSFET/IGBT等)的顺序，使电流按序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，使电机顺时/逆时转动。当电机转子转动到另一组信号的位置时，控制部又再开启下一组功率器件，如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率器件。

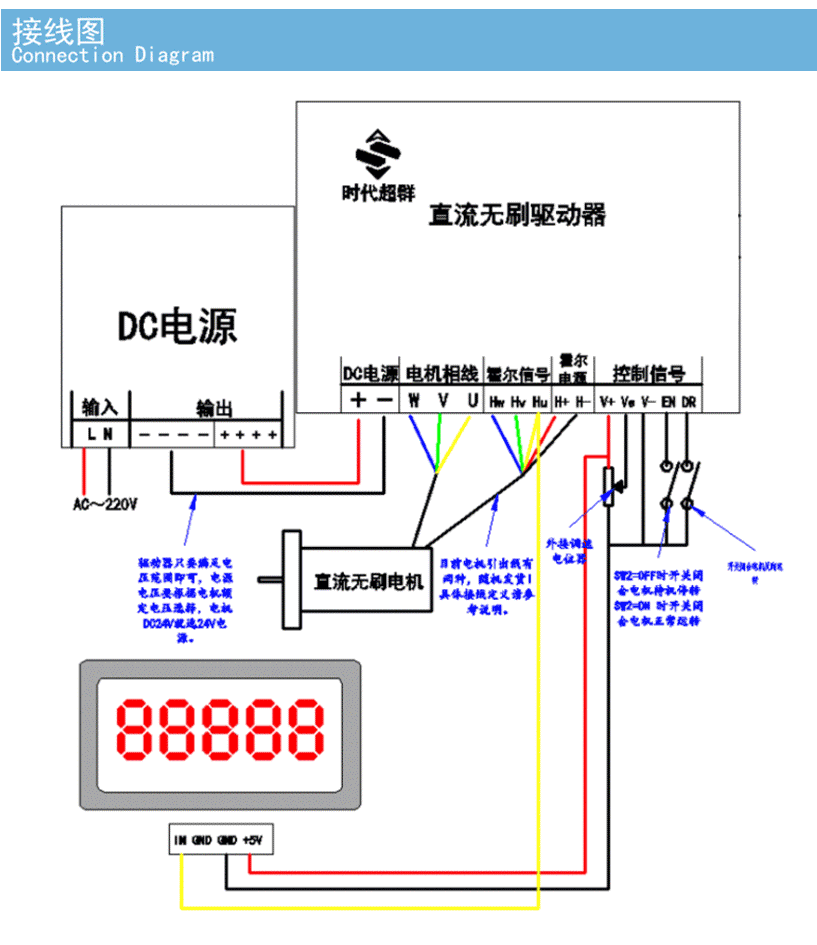

原理图：
