本文将为大家讲述ZM-7206直流无刷驱动器的参数是怎样设置的。

此款驱动器共有 3 个参数组， 分别是 P0， P1 和 P2。

1.参数组 P0

对一般用户来说，P0参数组中只有一个参数有用：P0.6，当设为 1时，对 P1参数组解锁。 通常情况下 P1 参数组是被锁定， 不可见的， 以防止被意外修改。

2.参数 P1

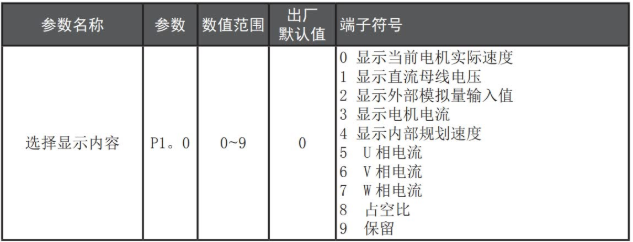

这部分参数用于设置某些专用的客户定制功能， 通常用于用户自行调节工艺参数之用。 这部分的参数与驱动器的基本性能无关， 属于应用层面的功能参数， 往往会随着用户的具 体操作要求而自行调整。

3.参数组 P2

此参数组是电机的底层参数， 目前只对******开放， 用户不允许自行调整， 擅自进入 调整有损坏驱动器或者电机的可能。

4.面板操作方法

如下图， 面板上有 4 个按键， 分 别是“SET” ： “设置” ， 按此键可以 进入和退出 P1 系列的设置菜单。 “▲” 和“▼”： 分别是“加（上）”和“减（下）”， 用于选择参数号和调节参数数值。

“ENT” ： “确认”和“运行”， 在设置参数时， 此键的作用 是用于进入参数数值调整界面和跳位； 在试运行模式下， 此键用 于启动和停止电机运转。 显示说明： 共有六位数码管显示“888888”，最右边是第一位， 也是****位。 注意： 如果试图修改的参数值大于该参数的****允许值， 更 改将不被允许， 按键将无反应。

5.如何设置参数

要求： 设置内部速度（P1. 1） 速度为 1000 转 / 分钟。 操作步骤如下： 1. 上电后， 显示“H 0” , 驱动器处于待机状态， 按“SET” 键， 显示“P0. 0” , 按“▲ ▼”键， 直到显示“P0. 6” 。 2. 按“ENT” 键， 进入“P0. 6” 参数设置界面， 显示“ 00000” , 并且最右边的第一位闪烁。 3. 按“▲ ▼”键，将参数改为“00001”。 ( “P0. 6”改为“00001” 后本次通电无需再更改， 调节其他参数可直接按“ SET ”键显示 “P1. 0” 再按“▲ ▼”键选择需要更改的参数 ) 4. 按“SET”键返回显示“P1. 06”再按“SET”键显示“P1. 0” 。 5. 按“▲ ▼”键， 直到显示“P1. 1 ” 。 6. 按“ENT” 键， 显示“2000” , 并且最右边的第一位闪烁。 7. 按“ENT” 键， 闪烁位前移， 直到第 4 位。 8. 按“▲ ▼”键， 改成“ 1000” 。 9. 按“SET” 键， 显示“P1. 1 ” ， 参数修改完成并自动保存。 10. 再次按“SET”键， 回到待机状态， 显示“H 0” , 至此参数 修改完成， 新的参数生效。

注意： 部分参数修改后， 要重新上电才能生效。 注意： 所有参数在电机运行时不能修改。 注意： 如果试图修改的参数值大于该参数的****允许值， 更改将 不被允许， 按键将无反应。

本次讲解就到这里啦，祝大家生活愉快。
