ZM-6505直流无刷驱动器的接口定义如下：

此款的调速方式示意如下：

1. 内部调速 使用内部调速时， 将拨码 SW1 切换到 ON 状态， 内 部调速电位器顺时针由低旋转至****， 电机转速由 0-**** 。 调节示意如图：

2. 外部调速 使用外部调速时，将拨码 SW1 切换到 OFF 状态。

    2.1 外接 10K 电位器调速， 需将电位器接到 驱动器的 V+ 、 Ve 、 V- 接口； 通过旋转电位 器来调节电机转速     (Ve 接电位器的中间 脚 ) ， 接线示意如图：

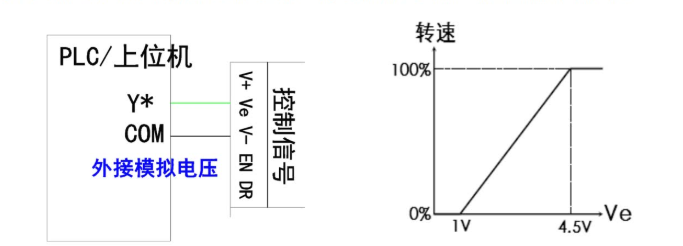

    2.2 外接模拟电压调速， V- （ COM ） 为参考地， Ve 接 0-5V 电压信号， 其中在 1-4.6V 时电机速度有变化，     接线示意及电压 - 转速对应图如下：

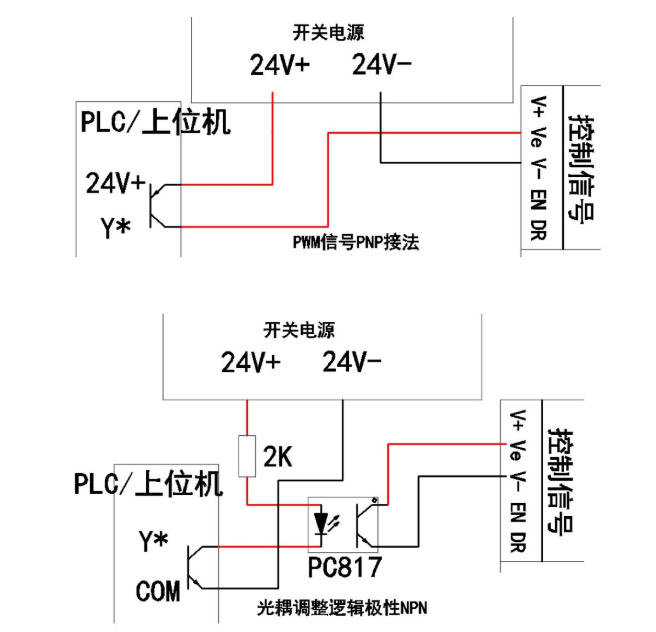

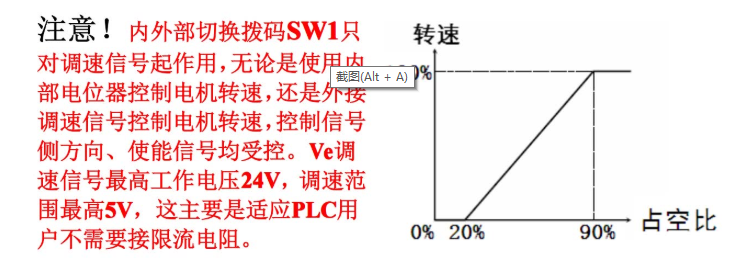

    2.3 外接 PWM 信号调速， V- 为参考地， Ve 接 PWM 信号， PWM 电压幅 值为 5V ， 频率为 1-10KHz ，        接线示意及占空比 - 输出对应图如下：

本次讲解就到这里啦，有问题可联系13521969045.
