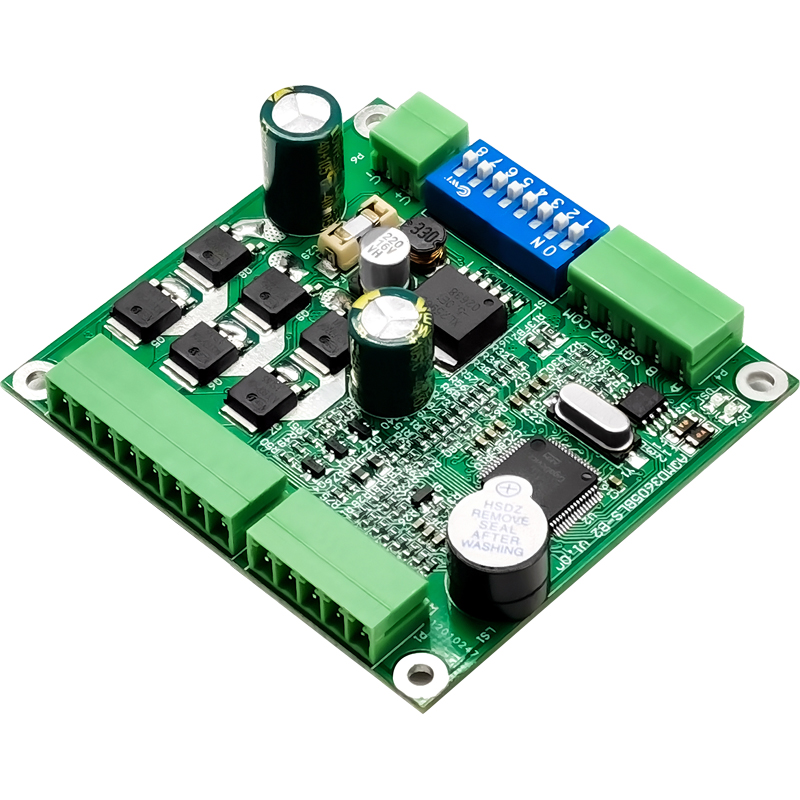

AQMD3605BLS直流有感无刷电机驱动器功能特点

 支持电压 9V~36V；****输出电流 7A，额定输出电流 5A

 支持占空比调速(调压)、转矩控制(稳流)、速度闭环控制(稳速)、位置闭环控制(角 度、距离控制)多种调速方式

 支持电位器、模拟信号、逻辑电平、开关量、PWM、频率、脉冲、RS485多种输入信号

 支持模拟信号电压范围配置与逻辑电平电压配置，模拟信号支持 0~3.3V 电压范围， 逻辑电平可支持0/3.3/5/12/24V 等电压；支持模拟信号线性度调整与逻辑电平阈值配置

 支持 RS485 多机通讯，支持 MODBUS-RTU 通讯协议，方便多种控制器(如 PLC) 通讯控制，支持通讯中断停机保护

 支持加减速缓冲时间与加减速加速度控制，可在指定行程内自动加减速并精确定位

 电机电流 PID 调节控制，电流控制精度 0.1A，****启动/负载电流、制动(刹车)电 流可分别配置；支持电机过载和堵转限流，防止过流损坏电机

支持电机相序学习、霍尔错误保护

支持电机正反转限位，可外接两个限位开关分别对正转和反转限位

支持电机转速测量，支持电机堵转检测/堵转限位停转

支持故障报警

18kHz 的 PWM 频率，电机调速无 PWM 嚣叫声

极小的 PWM 死区，仅 0.5us，PWM 有效范围 0.1%~99.9%

信号接口过压保护，信号接口至高可承受 25V 电压

使用 ARM Cortex-M3@72MHz 处理器

PLC模拟信号占空比调速的接法

  此接法的工作过程为：IN1与PLC的AO端口连接，用于调速；IN2与PLC的Y2，控制电机正转；IN3与PLC的Y1连接，控制电机反转。

联系方式：QQ:75365175        电话：13581674324
