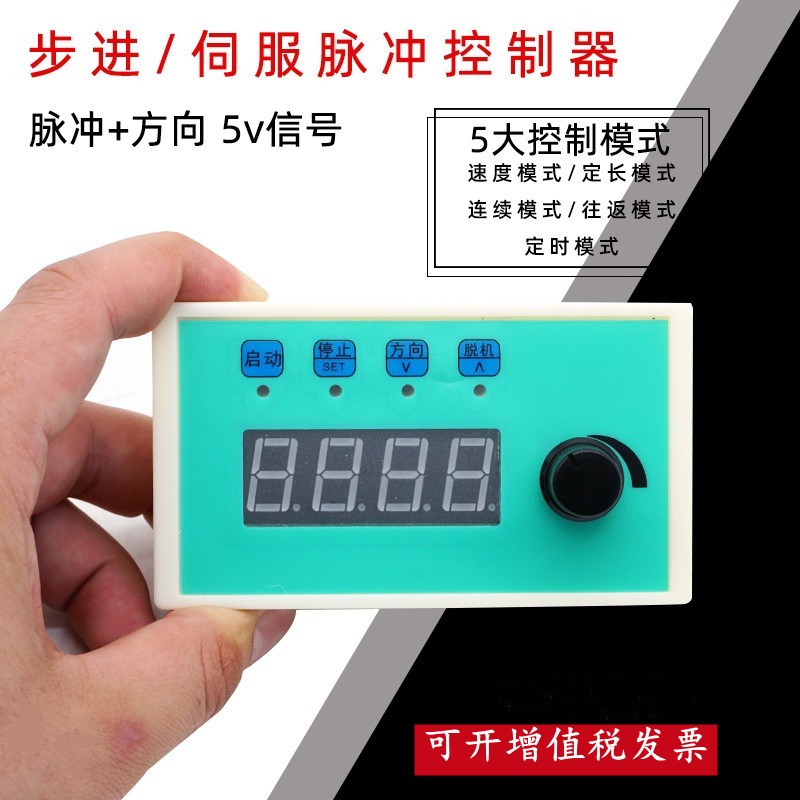

上图为我司高性价比系列的脉冲发生器CS10-3;此款控制器具有以下5大 的控制模式，本篇给大家介绍一下电子尺寸的设置方法；

0：速度模式 速度随时可调 可以再2个限位之间自动往返

1：定长模式 可以走固定的距离，圈数，角度。

2：连续模式 行走方式和定长模式一样 外加了循环的次数。

3：往返模式 行走方式和定长一样，外加了自动反向和往返次数

4：定时模式 可以设置走多长时间，运行方式和速度模式一样、

下图为我司CS10-3控制器的说明书；

设置电子尺寸需要设置DLA和DLB参数；（一般设置电子齿轮是在定长和往返模式下，对应P-01的长度值。简单的说，P-01设置10，就走10mm；P-01设置100，电机就运行100mm）;

拿此款控制器配套我司45同步带模组距离；同步带模组的导程72mm；在往返模式下，P-01设置成300（运行距离是300mm）。我们需要将 dlb设置成72，dla=细分数；

更多资讯可联系13520625494（微信同号）；
