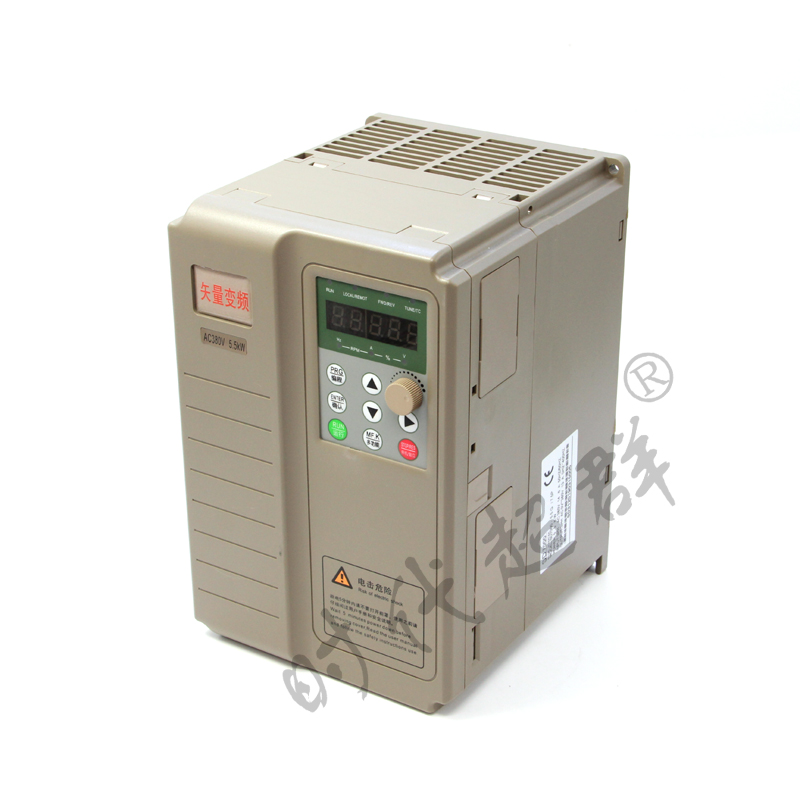

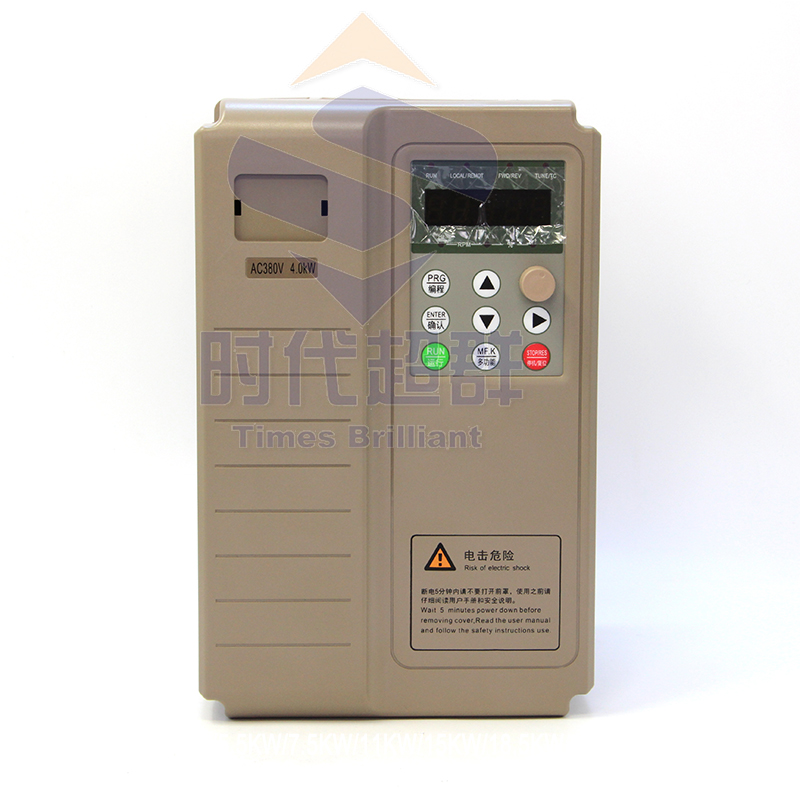

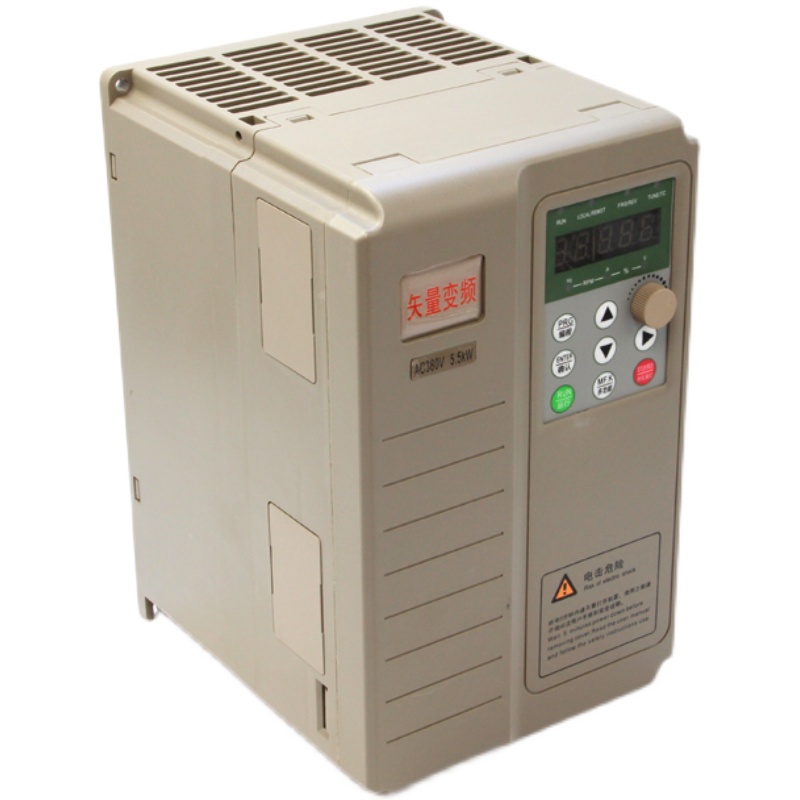

众所周知，变频器有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。本文将为你讲解，如何使用万用表来测量变频器的好坏。

需要注意的是，为了人身安全，必须确保机器断电，并拆除变频器输入电源线R、S、T和输出线U、V、W后方可操作！首先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：

 黑色表笔接触直流母线的负极P(+)，红色表笔依次接触R、S、T，记录万用表上的显示值。然后再把红色表笔接触N(-)，黑色表笔依次接触R、S、T，记录万用表的显示值。六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。

 红色表笔接触直流母线的负极P(+)，黑色表笔依次接触U、V、W，记录万用表上的显示值。然后再把黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录万用表的显示值。六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。

 用变频器现场拖动一台功率匹配的异步电机空载运行，调节频率f，由50Hz开始下降一直到频率。

在此过程用电流表检测电机空载电流，如果空载电流在频率下降过程中很平稳，能保持基本不变，那就是一台好变频器。

 频率可以这样计算，(同步转速-额定转速)×极对数p÷60。例如，一台4极电机，额定转速是1470转，频率=(1500-1470)×2÷60=1Hz。

 软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。

 红色表笔接触直流母线的负极P(+)，黑色表笔依次接触U、V、W，记录万用表上的显示值。然后再把黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录万用表的显示值。六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。

 用变频器现场拖动一台功率匹配的异步电机空载运行，调节频率f，由50Hz开始下降一直到频率。

 在此过程用电流表检测电机空载电流，如果空载电流在频率下降过程中很平稳，能保持基本不变，那就是一台好变频器。

 频率可以这样计算，(同步转速-额定转速)×极对数p÷60。例如，一台4极电机，额定转速是1470转，频率=(1500-1470)×2÷60=1Hz。

交、直流固态继电器的判别：通常，在直流固态继电器外壳的输入端和输出端旁，均标有“+”、“-”符号，并注有“Dc输入”、“DC输出”字样。而交流固态继电器只能在输入端上标出“+”、“-”符号，输出端无正、负之分。

 输入端与输出端的判别：无标识的固态继电器，万用表R×10k档，通过分别测量各引脚的正、反向电阻值来判别输入端与输出端。当测出某两引脚的正向电阻较小、而反向电阻为无穷大时，这两只引脚即为输入端，其余两脚为输出端。而在阻值较小的一次测量中，黑表笔接的是正输入端，红表笔接的是负输入端。

 若测得某两引脚的正、反向电阻均为0，则说明该固态继电器已击穿损坏。若测得固态继电器各引脚的正、反向电阻值均为无穷大，则说明该固态继电器已开路损坏。
