步进电机驱动模块ZD-M42S，单相电源输入，输入电压9-32VDC,输出电流峰值1.8A,驱动细分128可调，客户外部输入脉冲频率zuigao可达16000HZ,具有过热自动关断输出保护、自动半流锁定，支持脱机、使能、锁定等功能，驱动器安装在电机背面，可以减少占用空间。驱动器安装尺寸适配39、42步进电机，如图所示：

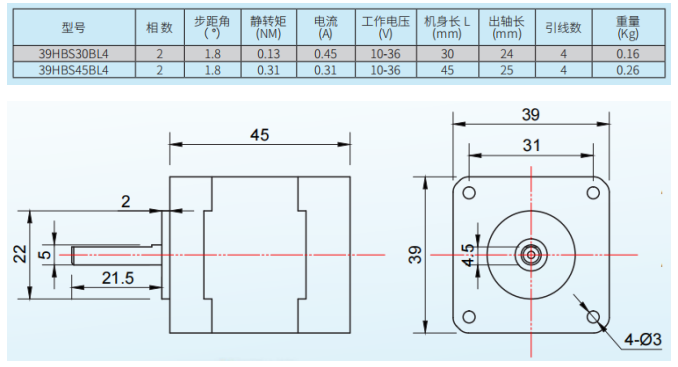

39电机尺寸规格：

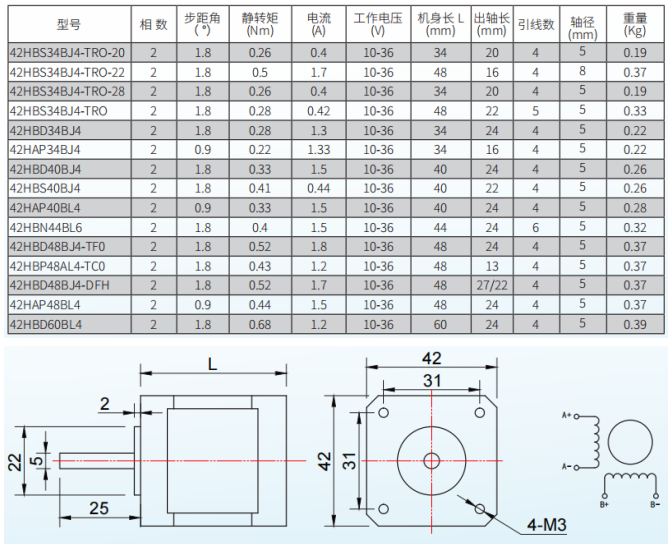

42电机尺寸规格：

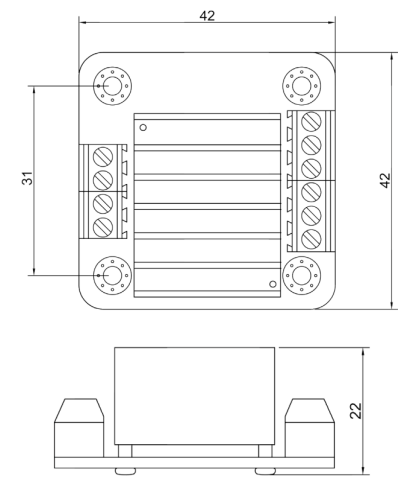

驱动器尺寸规格：

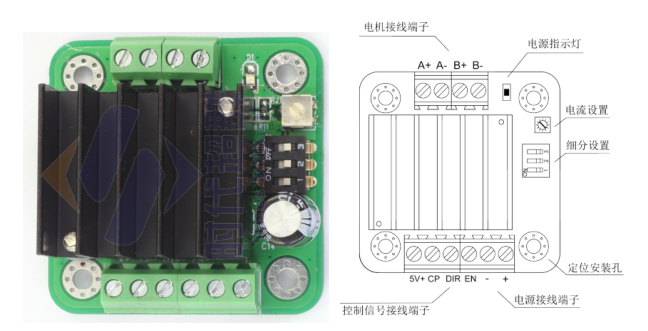

接口定义

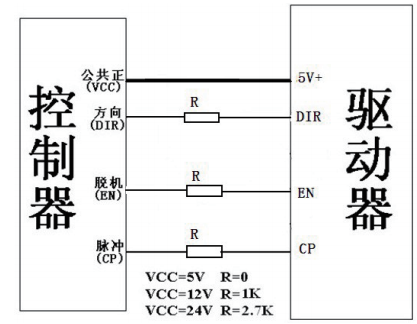

控制信号接线方法：

当接口电压 为 5V 时， 无需 R， 直连既可；

当接口电压为 12V 时，请串联 1K 电阻；

当接口电压为 24V 时，请串联 2.7K 电阻

细分设置：

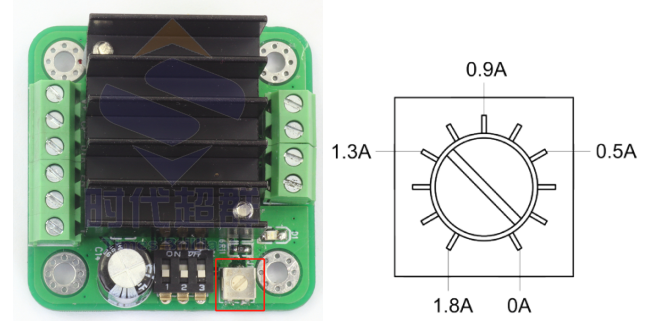

电流设置：

转动拨码，即可实现电流调整，电流范围0A-1.8A

适配直流电源如图：
