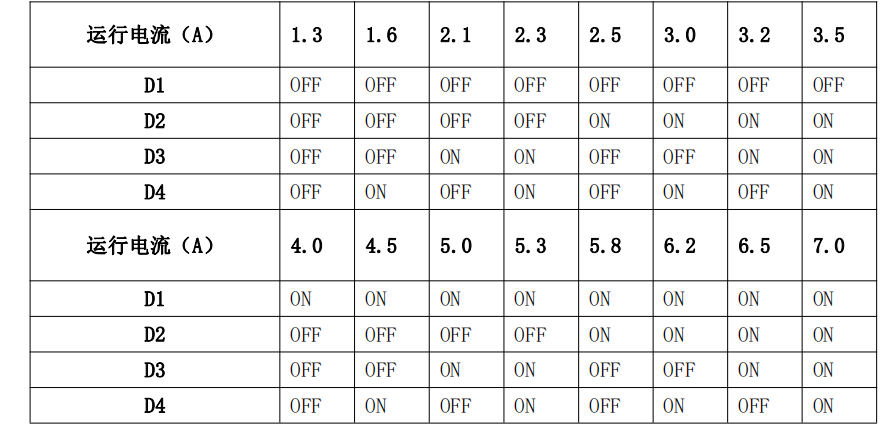

2270DV是基于 DSP 控制的三相步进电机驱动器。它是将先进的 DSP 控制芯片和三相逆变 驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为 AC160V-270V，适配电 流在 7.0A 以下、外径 86-130mm 的各种型号的三相混合式步进电机。该驱动器内部采用类似 伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时， 力矩远大于二相和五相混合式步进电机，定位精度可达 60000 步/转。该产品广泛应用 于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备、玻璃设备以及激光切割设备 上。特点● 设有 16 档等角度恒力矩细分，分辨率 60000 步/转 ● 反应频率可达 200Kpps ● 步进脉冲停止超过 1.5s 时，线圈电流自动减到设定电流的一半 ● 光电隔离信号输入/输出 ● 驱动电流 1.3A/相到 7.0A/相分 16 档可调 ● 单电源输入，电压范围：AC160V-270V ● 相位记忆功能（注：输入停止超过 3 秒后，驱动器自动记忆当时电机相位，重新上电或 MF 信号由低电平变为高电平时，驱动器自动恢复电机相位）。 电流设定驱动器工作电流由 D1-D4 端子设定，运行电流为正常工作输出电流设置开关（详见下表）

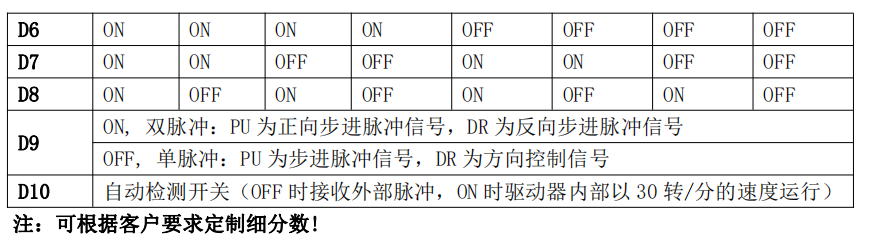

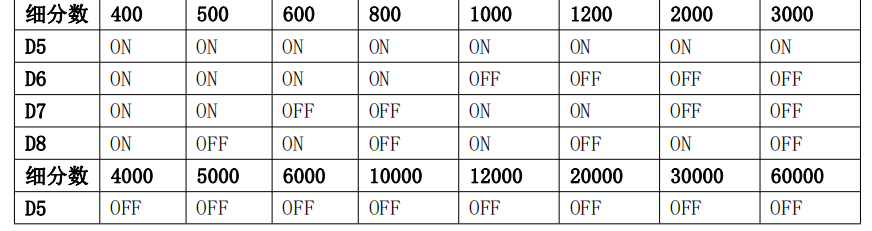

细分设定驱动器细分由 D5-D8 端子设定，共 16 档，D9 和 D10 为功能设定。附表如：细分数(脉 冲/转)

！注意 1、输入电压低于 AC160V 高于 AC270V 时，驱动器会自动保护；

2、输入控制信号电平为 5V，当高于 5V 时需要接限流电阻，此款驱动器自带 24V 的信号接口；

3、输入脉冲信号下降沿有效；

4、驱动器的散热风扇在当驱动器的温度超过 48 ゜时才开始工作；

5、驱动器温度超过 80 ゜度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器 温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装 散热器；

6、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排 除后需要重新上电恢复；

7、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。

！故障现象对应（电源灯 POW 灯除外）

1、模块过流：单红灯（ALM 灯）常亮

2、驱动过热：红灯（ALM 灯）与两绿灯（PU 灯和 DR 灯）交替亮

3、无电机： 红灯（ALM 灯）与 DR 灯交替亮

4、欠压： 红灯（ALM 灯）与 DR 灯同亮

5、过压： 红灯（ALM 灯）快闪
