时代超群2020年新推出SD300系列高性能交流伺服电机驱动套装。电机从100W-3.8KW不等，出力大，响应快，速度高，转动平滑，力矩稳定。 今天为大家介绍一下SD300系列伺服驱动器如何与PLC连接，注意，SD300系列驱动器默认为5V脉冲信号，如果接线操作不当，直接会影响驱动器使用，严重的直接烧掉驱动器。 方法一：PLC控制器(NPN）为共阳极接法，那么只需要接三根线，如下图 （需要改信号线针脚） 39针和38针 接24V+公共端 9针 接脉冲负 8针 接方向负

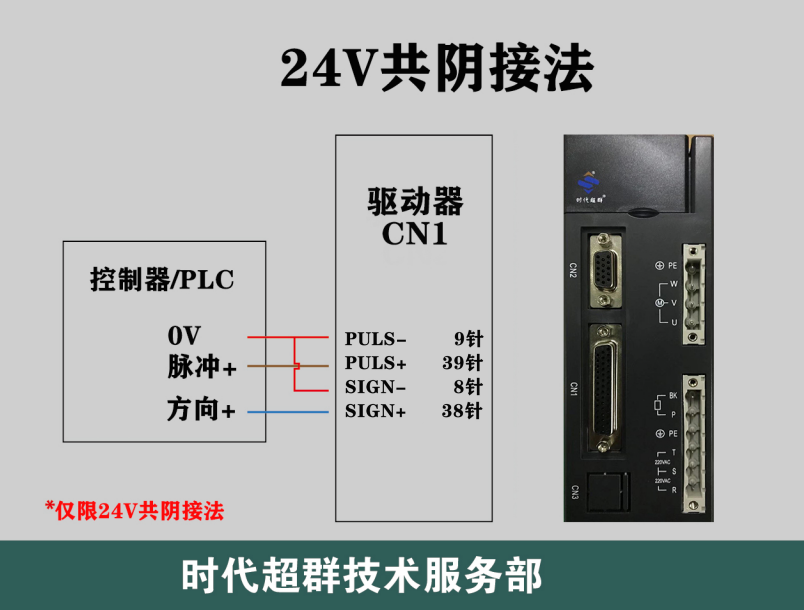

方法二：PlC控制器(PNP)为共阴极接法，如下图： （需要改信号线针脚） 9针和8针 接0V公共端 39针 接脉冲正 38针 接方向正
方法三：默认5V信号的情况下，针脚为24脚（方向正）、25脚（脉冲正）、8脚（方向负）、9脚（脉冲负）； 根据PLC的模式串2K电阻即可。
