AQMD3630NS驱动器使用****的电机回路电流精确检测技术、有刷直流电机转速自检测技术、再生电流恒电流制动(或称刹车)技术和强大的PID调节技术，可****地控制电 机启动、制动(刹车)、换向过程和堵转保护。电机响应时间短，且反冲力小；输出电流实时监控防止过流，有效保护电机和驱动器。并可通过拨码开关或串口配置 电机额定电流，可使电机启动、制动、堵转电流均限定在电机额定电流范围以内，高效而安全。

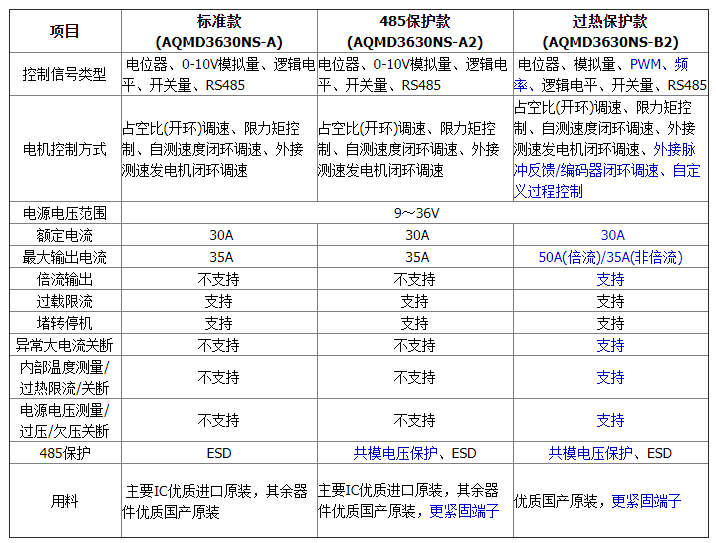

AQMD3630NS系列驱动器参数对比

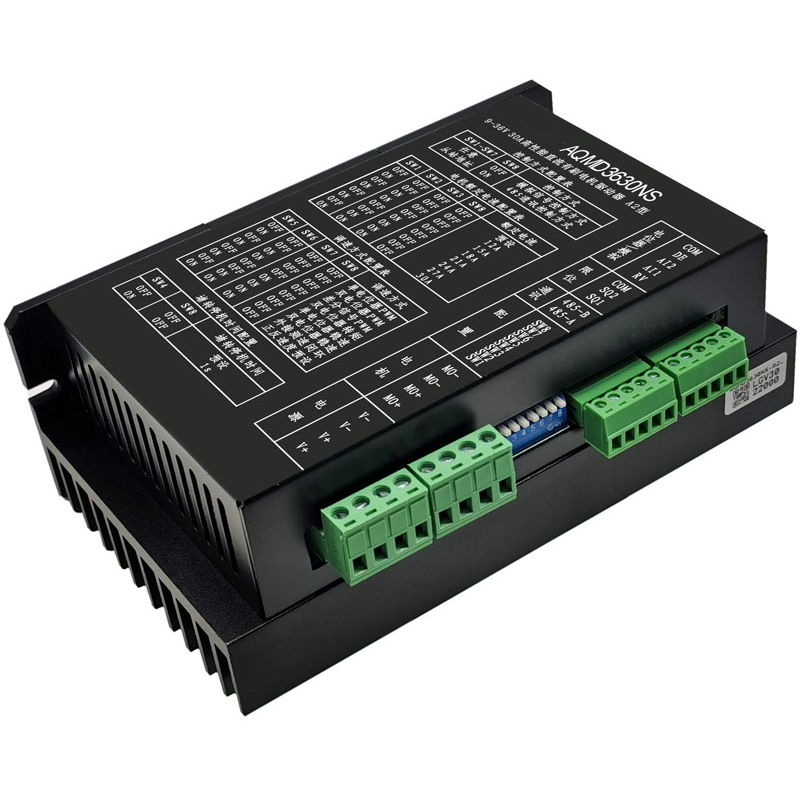

AQMD3630NS-A直流电机驱动器功能特点:

• 支持电机电压9V~36V，额定负载电流30A(可长时间工作)，30A保险丝

• 支持单/双电位器、0~5V模拟信号与TTL电平、-5V~+5V差分模拟信号和RS485多种控制方式

• 支持脉宽调速(调压)、转矩控制(稳流)、自测速闭环调速(稳速)、外接测速发电机闭环调速(稳速)多种调速方式

• 电机电流PID调节控制，电流控制精度0.15A，最大启动/负载电流、制动(刹车)电流可分别配置；支持电机过载和堵转限流，防止过流损坏电机；支持恒电流制动(刹车)，电机刹车时间短、冲击力小；方向切换过程电流自动控制，迅速而无冲击振动

• 自带大功率刹车电阻可提供6A持续刹车电流，可大电流频繁刹车或换向

• 支持电机正反转双向调速，可使用两个电位器分别调节电机正反转速度转速；可通过串口预设正/反转速度并存储，通过开关或按钮控制启停和方向

• 支持电机正反转限位，可外接两个行程开关分对正反转限位

• 支持电机换向频率(转速)自测量及稳速，支持电机堵转检测/堵转限位停转

• 支持RS485多机通讯，支持MODBUS-RTU通讯协议，方便多种控制器(如单片机、PC机或PLC)通讯控制，支持通讯中断停机保护

• 18kHz的PWM频率，此频率已接近人耳听觉上限，调速时电机无嚣叫声

• 极小的PWM死区，仅0.2us，PWM有效范围:0.1%～99.9%

• 全部接口ESD防护，适合复杂的环境

• 使用超厚铝合金大散热器机壳，内置散热风扇，散热非常好

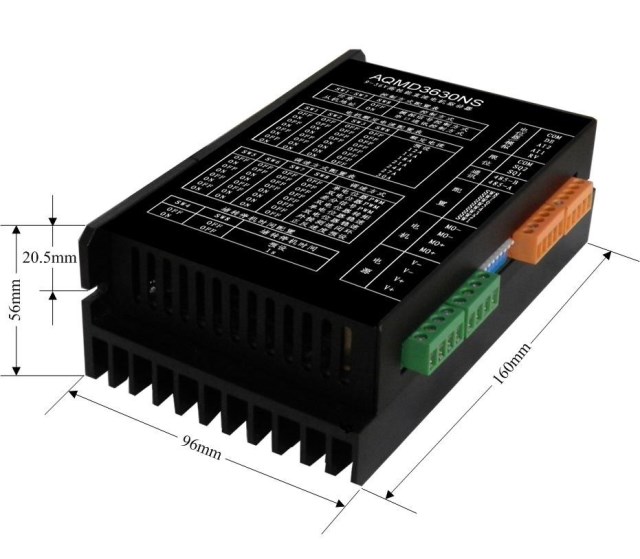

尺寸为16.0cm×9.6cm ×5.6cm。安装孔孔径为4mm，安装孔圆心到侧边的距离为9mm

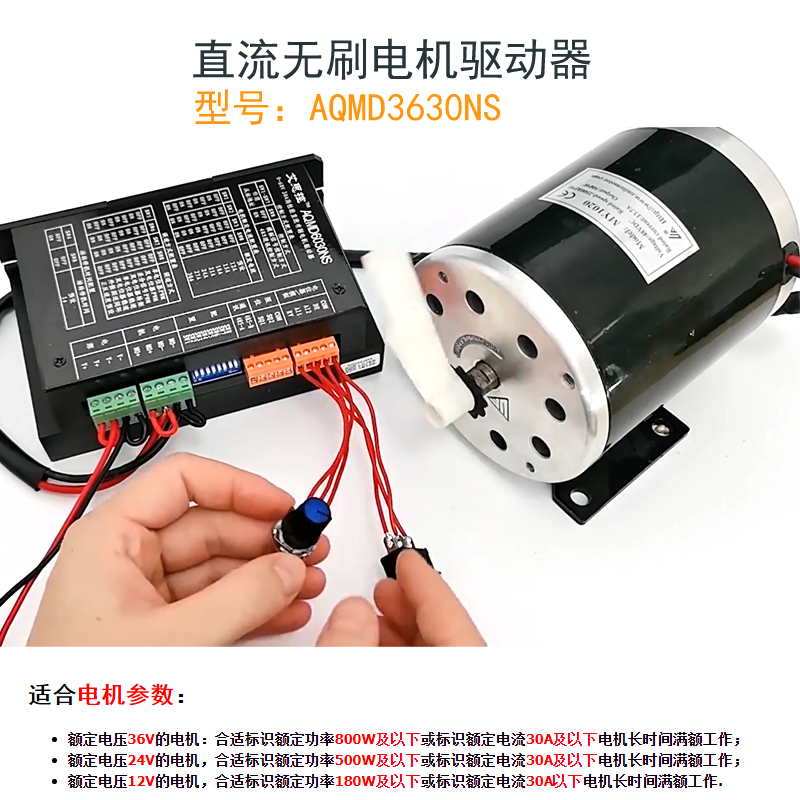

适合电机参数：

• 额定电压36V的电机：合适标识额定功率800W及以下或标识额定电流30A及以下电机长时间满额工作；

• 额定电压24V的电机，合适标识额定功率500W及以下或标识额定电流30A及以下电机长时间满额工作；

• 额定电压12V的电机，合适标识额定功率180W及以下或标识额定电流30A以下电机长时间满额工作.
