以上图片是客户定制的1KW的高压310V直流无刷电机配10A驱动器做的控制箱，（因为客户怕接线麻烦，也觉得把驱动器，调速开关，转速显示表等集成在这个箱子上，外观整洁大方，方便操作。客户拿到货把电机上的航插头与控配电柜连接起来插上220V的电源就可以启动了）功能如下图介绍：

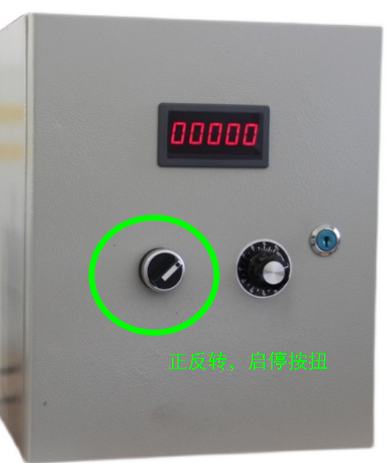

1.此控制器具有正转与反转的切换功能，启动停止功能（下图绿色圈里的按扭）

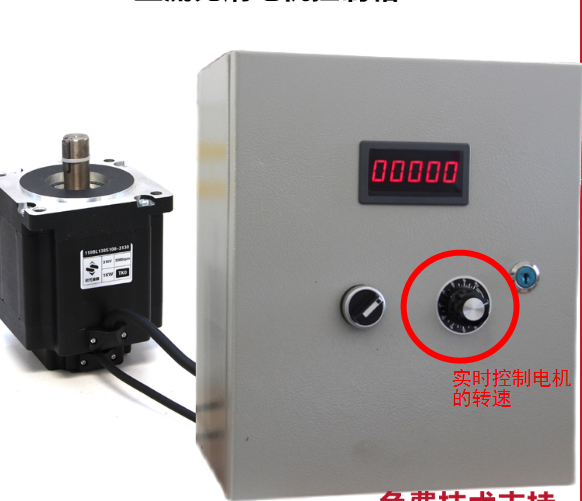

2.电位器调速功能，可以实时调整电机运行的转速。如下图所示
3.转速显示功能，实时显示当前的转速。如下图所示

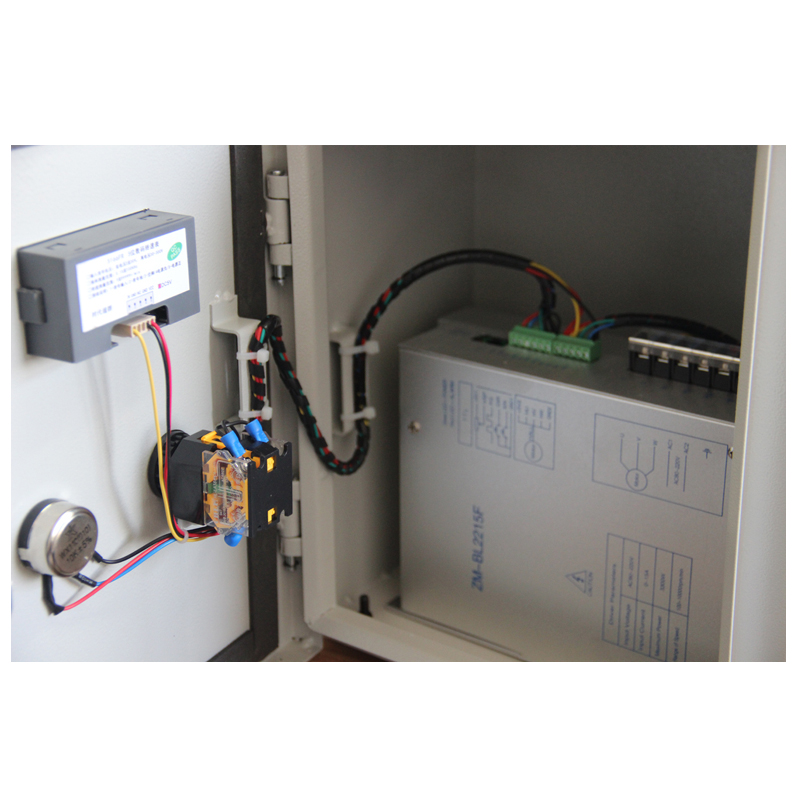

看一下箱子里内部的走线：如下图所示
110无刷电机的参数表，见下图：
