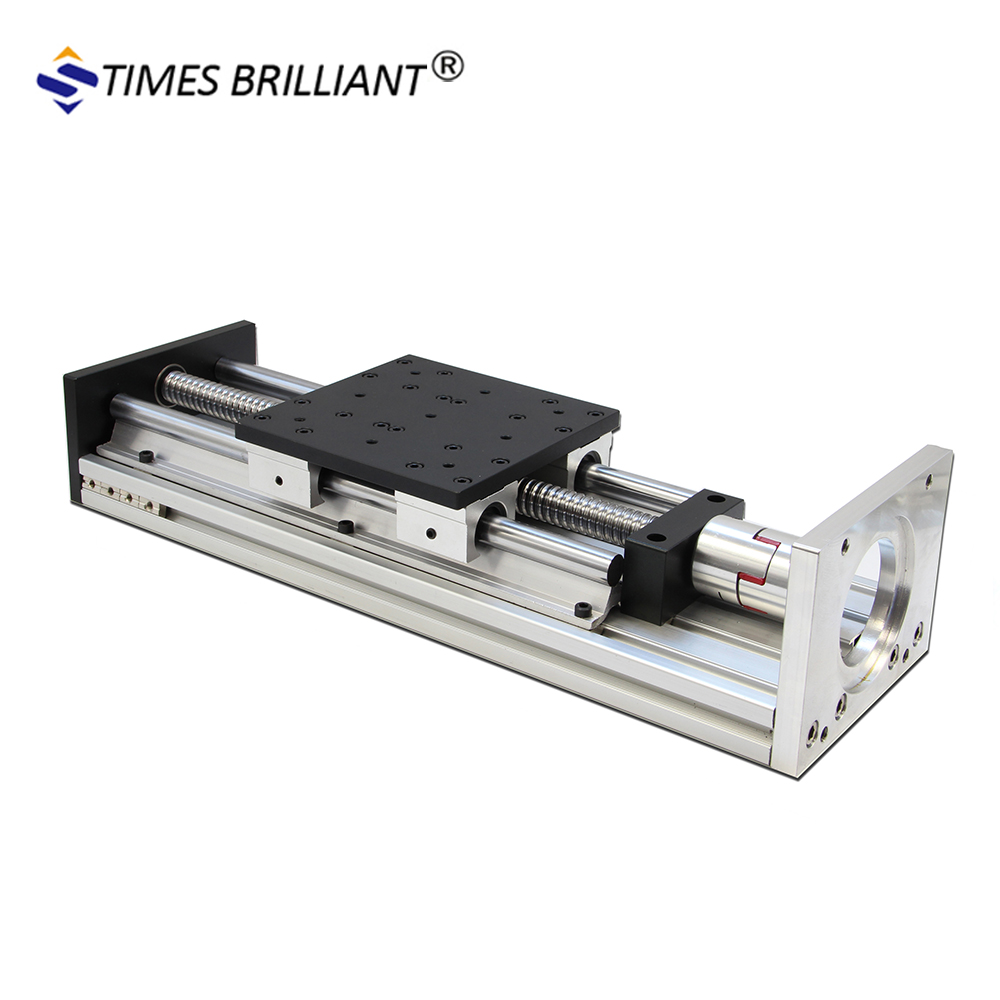

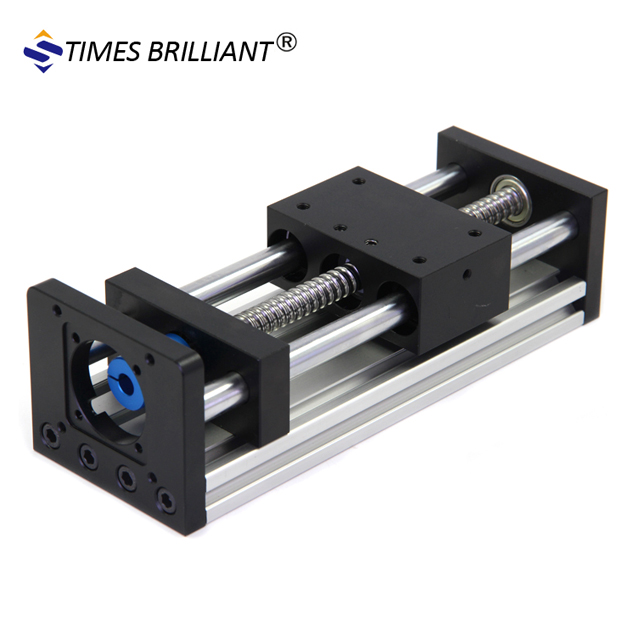

导轨滑台线性模组中滚珠丝杆的特点(BJ)



       滚珠丝杆,很多机械、自动化设备上都有使用到,模组上使用到滚珠丝杆的情况很多,那什么是线性模组呢?线性模组是一种直线传动装置,主要有两种方式。一种是滚珠丝杠和直线导轨组成,另一种是用同步带及同步带轮组成。其使用范围广,安装方便,精度高,为广大的用户所接受!省去了自己制作直线运动的结构的具体环节。


        滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。
  滚珠丝杆
工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠


滚珠丝杆在模组中的应用的主要特点如以下:

1)定位精度高
  滚珠丝杆副在其螺母与丝杆之间以滚珠滚动方式实现滚动摩擦,滚动直线导轨的运动借助钢球滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不会产生爬行。重复定位精度高,适合作频繁启动或换向的运动部件。
  2)磨损小
  滚动接触由于摩擦耗能小,滚动面的摩擦损耗也相应减少,故能使滚动直线导轨系统长期处于高精度状态。同时,由于使用润滑油也很少,这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
  3)高寿命
  滚珠丝杆副之螺母,丝杆硬度均达到HRC58-62,滚珠硬度达到HRC62-66,且他们之间是滚动摩擦,故可实现较高的疲劳寿命和精度寿命。
  4)适应高速运动
  采用滚动直线导轨的模组由于摩擦阻力小,可使所需的动力源及动力传递机构小型化,使驱动扭矩大大减少。可实现高速直线运动,提高机床的工作效率


HLB1wsi4UxTpK1RjSZR0q6zEwXXa2.jpg  5)承载能力强
  滚动直线导轨具有较好的承载性能,可以承受不同方向的力和力矩载荷,如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。因此,具有很好的载荷适应性。


6)组装容易并具互换性
  滚珠丝杆与滚动导轨具有互换性,只要更换滑块或导轨或整个滚动导轨副,模组即可重新获得高精度。
  7)可实现微量及高速进给
  滚珠丝杆
副不会产生如滑动现象,能实现微量进给;只要进给脉冲足够小,滚珠丝杆副可实现微米级进给。又因滚珠丝杆副发热低,而且能制造大导程丝杆,所以能实现高速进给。


如需导轨滑台随时咨询联系!各种参数应有尽有!


联系方式:QQ:282655962  电话:15810081282(孙先生)
