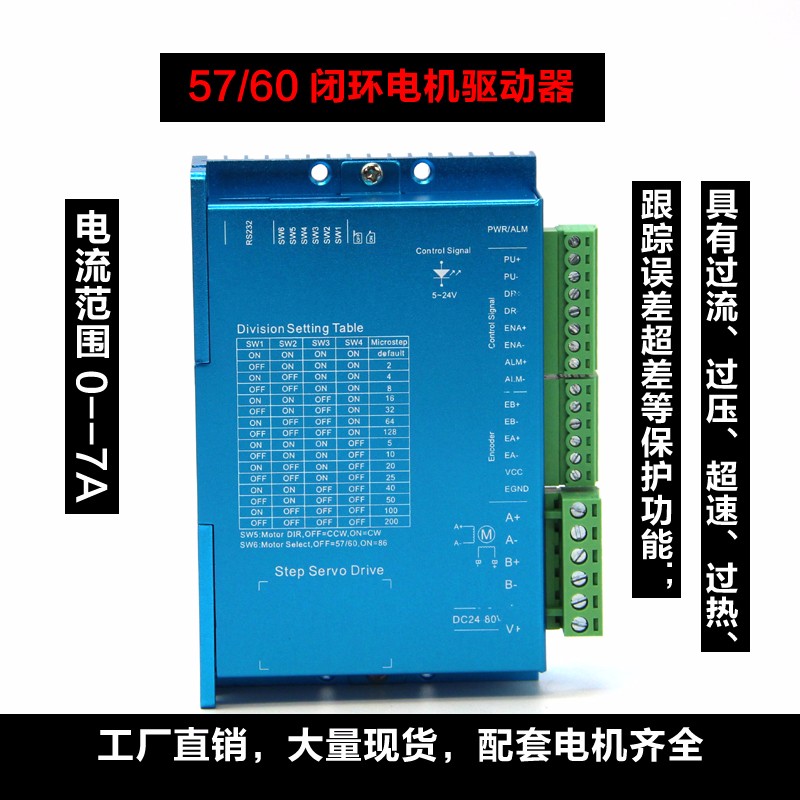

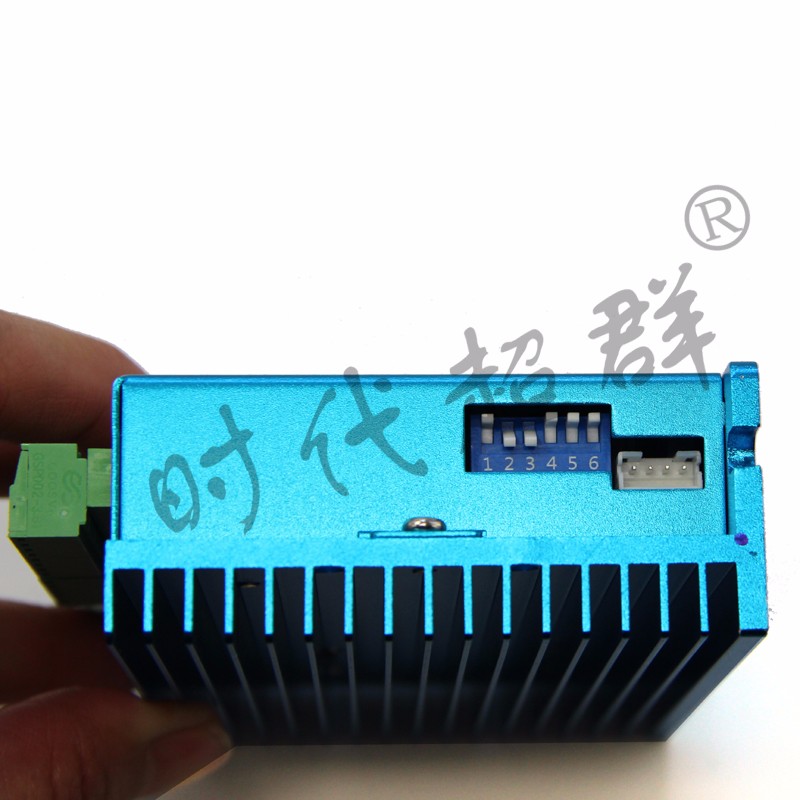

介绍一款时代超群HBS57全数字式闭环步进驱动(WTH)



  HBS57 是时代超群基于十几年步进与伺服研发经验,开发成功的一款新型闭环步进电机驱动器, 采用专用电机控制双核 DSP 芯片和应用矢量型闭环控制算法,从而彻底克服了开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的高中低速振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。当然电机安装尺寸与传统的二相 42-57 系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本相比开环步进电机增加不多,仅相当于传统交流伺服系统的 30-50%。



  闭环步进电机控制作为一种新型的步进电机控制技术,是在传统二相步进电机后轴上安装了高精度光学增量编码器,由于编码器具备转子实时位置信息回传特性,所以驱动器可以实时监测电机轴位置,每秒取样电机轴位置信息达到 20000 次,这使得驱动器可实时补偿位移偏差,保证精确定位。而传统开环步进电机,由于无编码器反馈转子实时位置信息,当负载突然变化时,电机会出现丢步,从而导致定位错误,最终给用户带来巨大损失。闭环步进系统特别适用于低刚性负载情况(如:皮带,滑轮系统),如果使用交流伺服系统,它们有一个共同的问题,就是一直要做补偿动作。为了得到较好的刚性,交流伺服系统特别希望工作在高增益条件下,这样极易导致交流伺服电机定位时会偏离位置,而驱动器会通过相反方向超调来纠正偏差,这种空震现象,在系统中十分普遍,其中静止摩擦力明显高于运行摩擦力。解决方案是降低增益,但是响应速度和精确度会受到影响。而闭环步进系统能解决这个问题。它利用步进电机的独特性能,将其固定在既定位置,减少震荡。这种优点特别适用于纳米技术,半导体制造,视觉系统和喷墨打印领域,因为以上制造行业对系统的低振动性有很高要求。

  HBS57 采用了 1000p/r 高精度光学编码器。区别于传统的内部微细分步进驱动器,系统内部的高性能双核数字信号处理器(DSP),使用矢量控制和滤波技术,以谐波达到平稳的旋转控制。在高负载和高速情况下,HBS57 表现依旧出色,不会出现失步或定位错误。转矩输出较之普通步进电机和驱动器而言,HBS57 在长时间内可保持高转矩输出,在负载情况下,步进电机持续运转而不会出现失步现象。区别于传统开环步进驱动器,HBS57 倚靠其创新的电流相位控制技术,实现了在高速运动条件下,持续高转矩运行。因其可以实时监测当前定位特性,让步进电机实现了在负载下,仍可以保持高转矩输出。由于 HBS57 驱动器可以根据负载变化,实调整控制电流,因此可以减少热量的产生,提升使用效能,相比开环步进电机,发热量减少 50%以上,使得电机和轴承寿命得以延长,提升产品品质,降低维修率。

性能参数

采用全新 32 位电机控制专用双核 DSP 芯片;

采用先进的矢量电流及速度和位置闭环控制算法;

静态电流和动态电流比例可以任意设置(0---7A 范围内);

可驱动 42-60 全系列二相混合式步进伺服电机;

电机标配 1000 线高精度编码器;

光耦隔离差分信号输入;

脉冲响应频率可达 300KHZ

细分 16 档设定(400-51200),特殊细分可按客户要求更改;

具有过流、过压、超速、过热、跟踪误差超差等保护功能;

支持指令控制模式;

集成 RS232 通信功能,并且支持 PC 端软件调试参数;

产品相对优势

● 优于开环步进电机驱动器的特点:

准确定位,电机不会失步;

定位稳定,即使受到外部力量影响,如机械振动或垂直定位保持,也

会自动回复到原位;

采用额定转矩来驱动电机,而传统开环步进电机为避免失步问

题,通常只会用 50%额定转矩来驱动电机;

HBS57 的控制电流依负载而定,电机能在高速下运行,而传统步进电机无论荷重,一律使用恒定电流,因此能效大大提高;



由于电机转矩输出没有损失,所以电机的体积相比原来的开环系统降

1-2 档,从而使电机的安装尺寸更小,系统成本下降;

●优于交流伺服电机驱动器的特点:

无需调整增益(应负载变化自动调整增益)

维持稳定的位置控制,定位完成后无抖动;

可以实现快速定位,加减速曲线可以更陡,从而提高加工效率;

擅长在快速短行程运动中持续运行;

成本只是交流伺服系统的 30%-50%;


   更多详情请咨询18501531992,王工
