客户定做70速比搭配80BL145S55-445TK0无刷电机输出75NM力(LP)

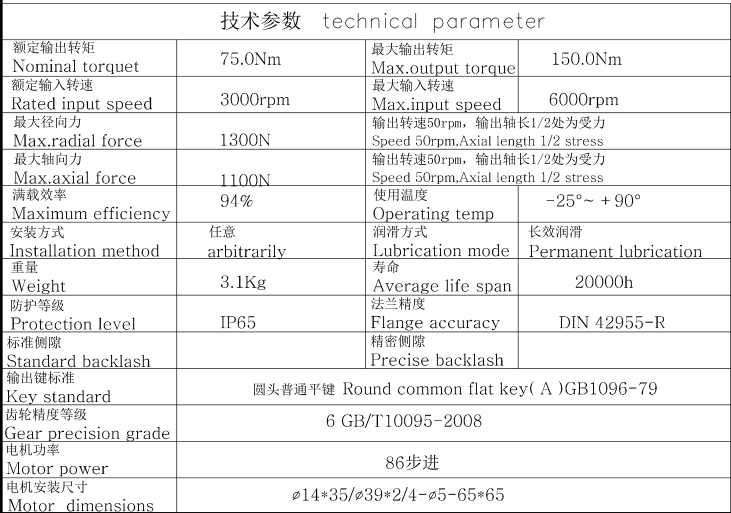

80BL145S55-445TK0是一款48V低压直流无刷电机,该电机的额定功率550W 额定转速4500rpm 空载最高转速可达5500rpm 额定电流15A 额定扭矩1.16Nm。客户定制这款电机主要是应用在大型机器上。具体参书如下


客户在扭矩不够的情况下可以加装减速机来增加扭矩,客户选用了一款70速比减速机,那么输出的扭矩有多大呢


输出扭矩=1.16NM电机扭矩*70速比*94%=76NM。将近减速机能承受的额定输出扭矩75NM,所以此套装可以输出75NM的力

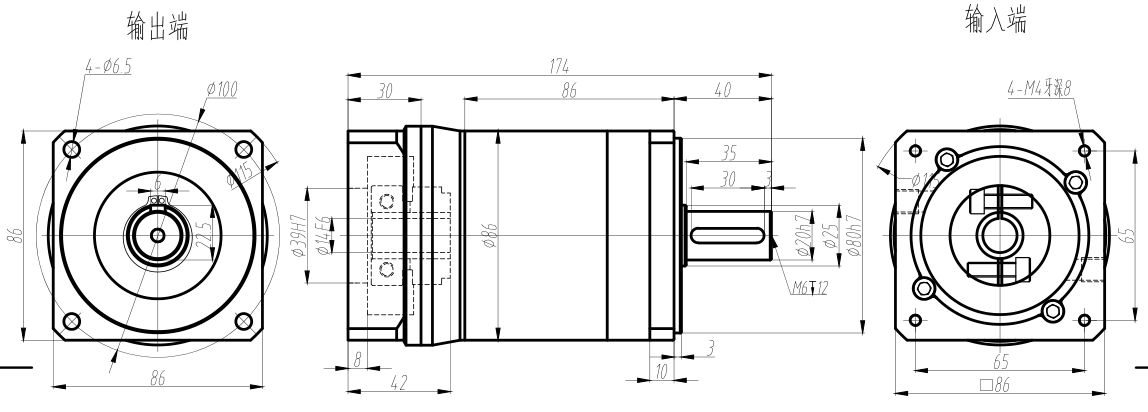

产品尺寸图如下:

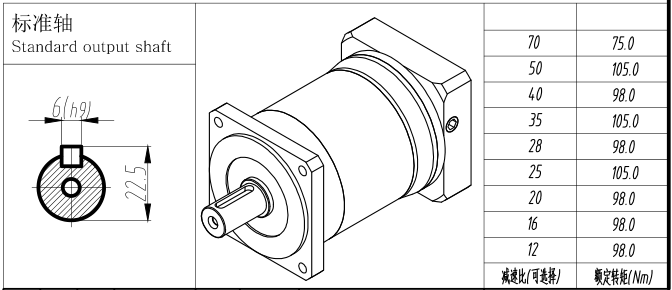

其他速比可承受额定输出扭矩对照表


那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。550W/48V=11.4A,选配的驱动为48V输入。电流大于峰值电流(11.4A的1.5倍左右),选择ZM-6615(最高15A)效果是比较好的。



ZM-6615高性能无刷驱动器(控制器)是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。



主要功能

·欠电压(≤18V)、过热(150)自动保护

·堵转保护时间2-15秒可调

·霍尔错误保护

·输出限流线性可调:1-15A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS电子快速制动功能

·具有缓启动功能,避免电流过冲,有效保护电机


S-600-48v特点:高效率,高可靠、低成本;全球适用AC输入电源;100%满负荷烧机测试;保护特性:短路/过载/过压;PWM控制和调节;内置直流电扇强迫风冷;内置风机开关控制;工作频率25KHz;2年保质期;尺寸: 215*115*50mm(L*W*H)

联系方式:QQ:467102884  电话:18710050116(刘女士)
